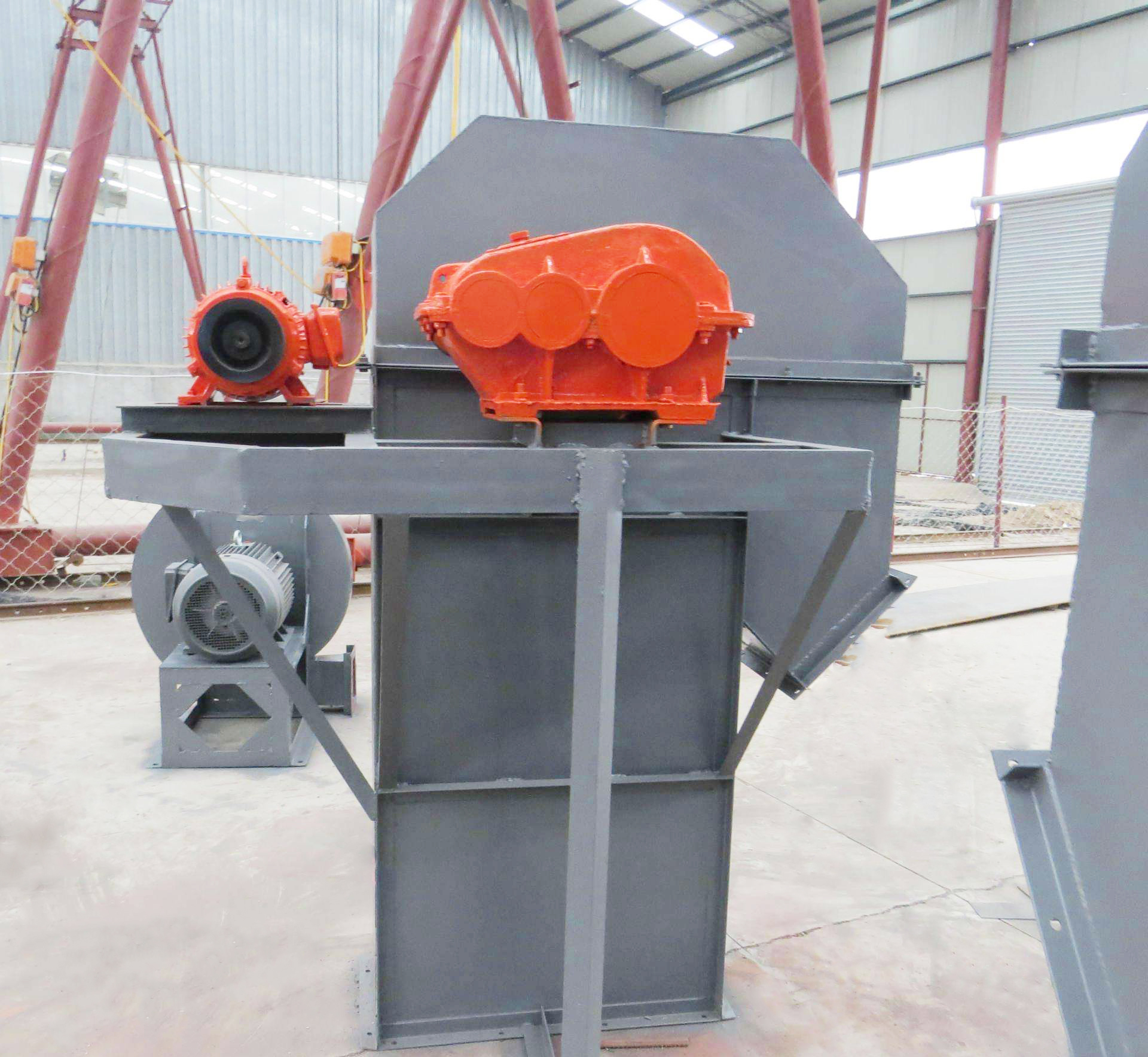

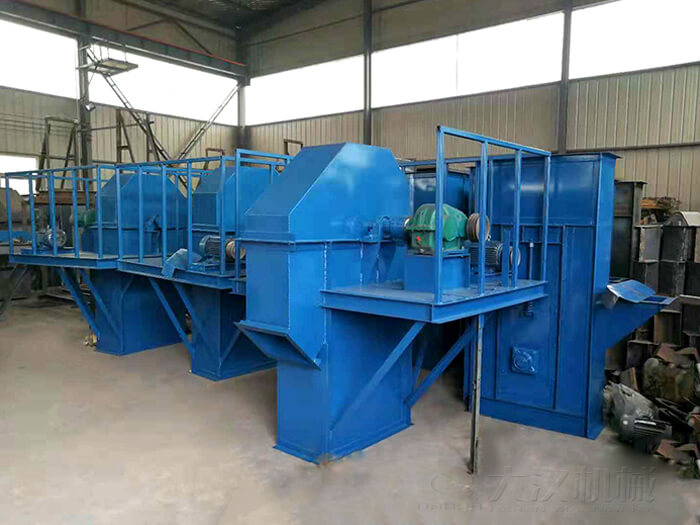

TD型斗式提升機采用橡膠帶作為牽引構件所有又被稱之為:皮帶斗式提升機或膠帶斗式提升機,主要適用于垂直保送粉狀、粒狀及小塊狀散態物料比方:糧食、煤、水泥、碎礦石等,提升高度可達40米,特點為:構造簡、運轉穩、挖取式裝料物料溫度不超越60℃,與傳統D型斗式提升機比擬,提升效率高。

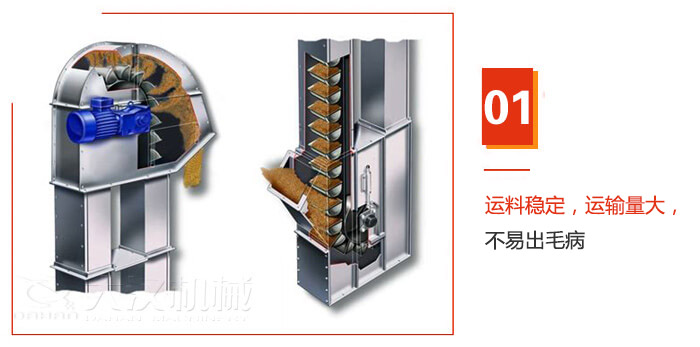

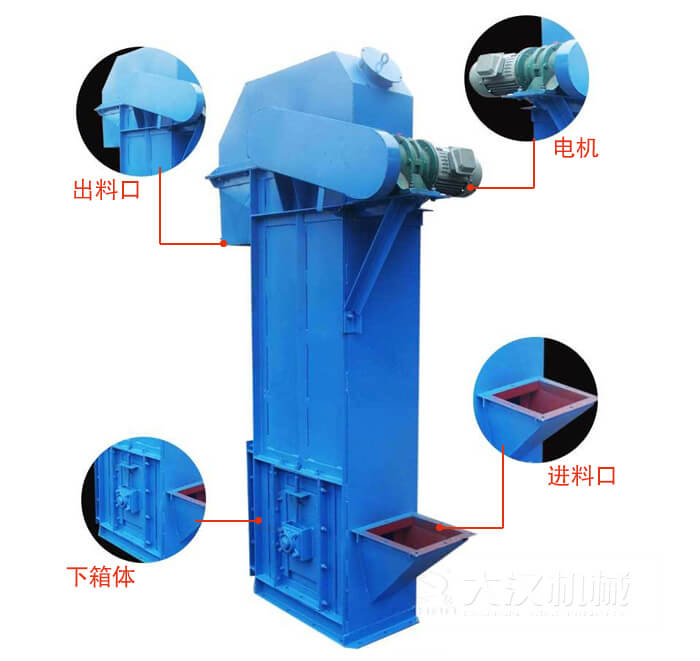

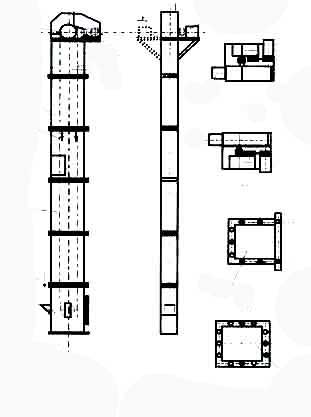

TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成。

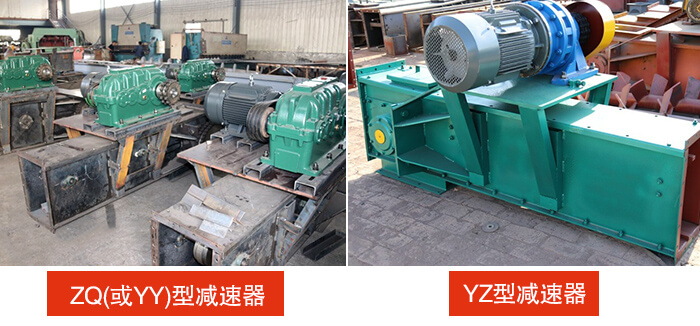

傳動裝置有:YZ型減速器ZQ(或YY)型減速器
YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可消除安裝應力。
ZQ型減速器:減速機齒輪傳動圓周速度不大于10米/秒,轉速不大于1500轉/分,用于正反兩向運轉,工作環境溫度為-40℃到+40℃

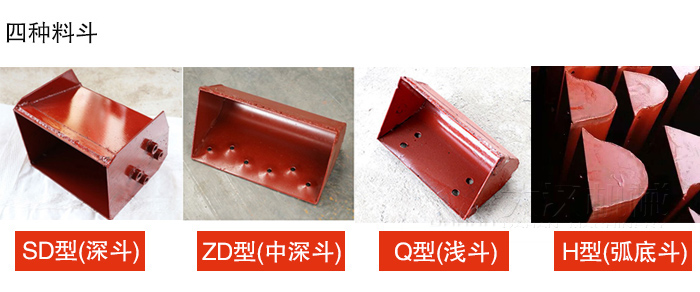

TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)

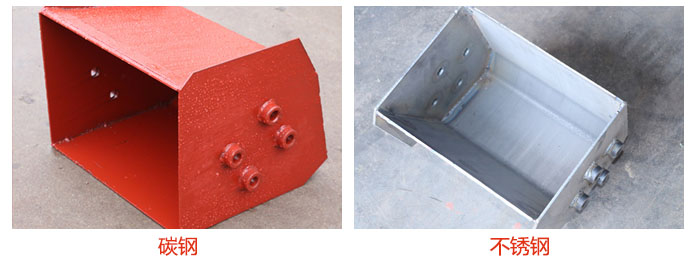

料斗材質采用鋼板焊接,常用2~6mm厚的鋼板,也可以采用尼龍及聚丙烯模鑄或者采用可鍛鑄鐵制造。
淺料斗:保送濕潤、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗:保送枯燥的、松懈的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。

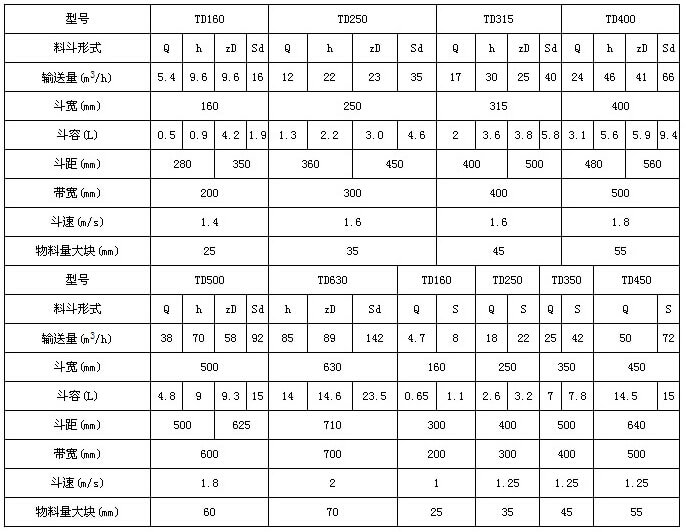

表中斗容為計算斗容,輸送量按填充系數0.6計算得出
型式 | TD型 | TH型 | NE型 |
結構特征 | 采用橡膠帶作牽引構件 | 采用鍛造的環形鏈條作為牽引構件 | 采用板鏈作為牽引構件 |
御載特征 | 采用離心式或混合式方式卸料 | 采用混合式或重力式方式卸料 | 采用重力誘導卸料 |
適用提升物料 | 松散密度ρ<1.5tm³/t的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料 | 松散密度ρ<1.5m³/t的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料 |
物料松散密度ρ0.6-2.0m³/t的粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料 |
適用溫度 | 被提升物料溫度不得超過60℃,如采用耐熱橡膠帶時溫度不超過200℃ | 被提升物料溫度不超過250℃ | 被提升物料溫度在250℃以下 |
型號 | TD100、TD160、TD250、TD315、TD400、TD500、TD630 | TH315、TH400、T500、TH630、(TH800、TH1000) | NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800 |
提升高度 | 約在4~40m范圍內 | 約在4.5~40m范圍內 |
約提升至4-40m |
提升量 | 4~238立方/時 | 35~185立方/時 | 15-800立方/時 |
價格 | 17000~40000元 | 18000-50000元 | 12000~46000元 |

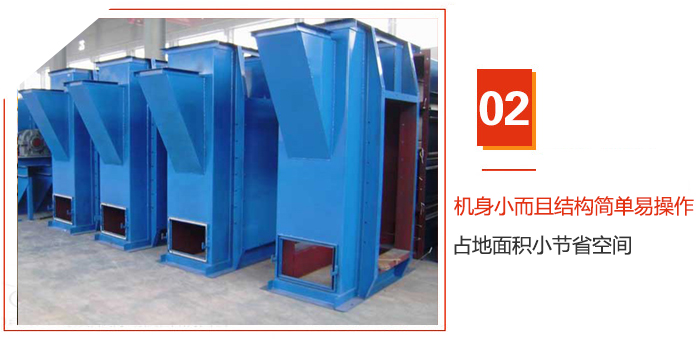

1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好,合理的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
