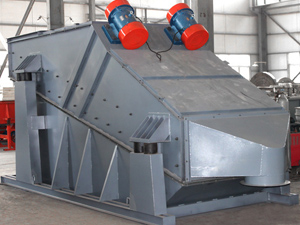

ZSG系列礦用振動篩是我公司自行研制的一種新型篩分設備,主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業,尤以冶金行業用途廣泛,是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品 具有體積小、重量輕,能耗低、便于安裝及工藝布置等特點,采用振動電機作振動源,橡膠彈簧支撐并隔振,處理量大,篩分效率高,篩網有較大的安裝傾角,拼塊組裝篩板,更換方便,使用壽命長。
1、動力裝置有振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅動兩種形式,可滿足不同生產需要。
2、整機剛度與各部強度大,相對能耗少,篩分效率高。
3、由于篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率。
4、篩面有金屬編織網、棒條、鑄造、焊接、沖孔等多種形式,篩面既有單層結構也可多層布置,可滿足不同篩分作業要求。
礦用振動篩設備原理
ZSG系列礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動,ZSG系列礦用重型篩工作時,由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上,因激振器產生的激振力為縱向力,迫使篩箱帶動篩網面作縱向前后位移,在一定條件下,篩網面上的物料因受激振力作用而被向前拋起,落下時小于篩孔的物料則透篩而落到下層,物料在篩網面上的運動軌跡為拋物運動,由于這樣周而復始的物料運動,物料從入料端落入篩箱后,迅速前進、松散、透篩,完成篩分作業。

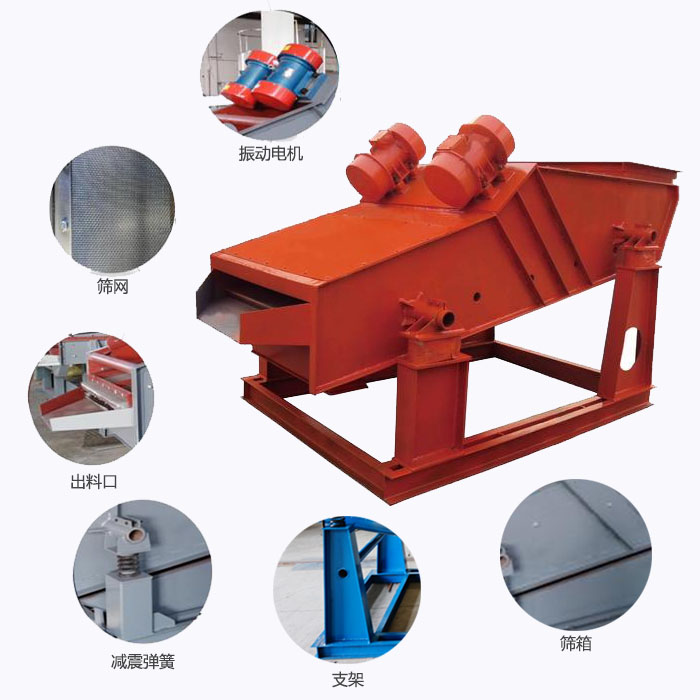

ZSG系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成,側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接,結構合理,堅固耐用。
SG系列礦用振動篩采用振動電機做為激振源,調節振動電機激振力的大小,可以改變篩機的振幅。

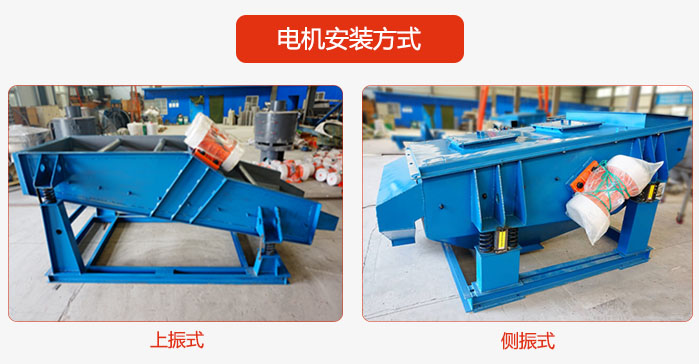

減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式,減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
型號 | 入篩粒度 | 處理能力(t/h) | 配用振動電機 | 電壓 | 功率 | 振頻(Hz) | 雙振幅 | 有效篩面(m2) | 單支點動負荷(N) |
ZSGB-0918 | ≤250 | 10-100 | YZO-20-6 | 380 | 2.0×2 | 16 | 6-8 | 1.62 | 900 |
ZSGB-1020 | 10-180 | YZO-20-6 | 2.0×2 | 2.0 | 1300 | ||||
ZSGB-1224 | 10-200 | YZO-30-6 | 2.5×2 | 2.88 | 1620 | ||||
ZSGB-1030 | 15-250 | YZO-30-6 | 2.5×2 | 3.0 | 1850 | ||||
ZSGB-1530 | 20-350 | YZO-50-6 | 3.7×2 | 4.5 | 2810 | ||||
ZSGB-1540 | 30-500 | YZO-75-6 | 5.5×2 | 6.0 | 4650 | ||||
ZSG2B-1020 | 10-180 | YZO-20-6 | 2.0×2 | 2.0 | 1300 | ||||
ZSG2B-1224 | 10-200 | YZO-30-6 | 2.5×2 | 2.88 | 1620 | ||||
ZSG2B-1030 | 15-250 | YZO-50-6 | 3.7×2 | 3.0 | 1850 | ||||
ZSG2B-1530 | 20-350 | YZO-50-6 | 3.7×2 | 4.5 | 2810 | ||||
ZSG2B-1540 | 30-500 | YZO-75-6 | 5.5×2 | 6.0 | 4650 |
ZS G-07×15
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 篩面長度
│ │ │
│ │ └────────── 篩面寬度
│ │
│ └───────────- 高效產品代號
│
└───────────── 振動篩系列代號

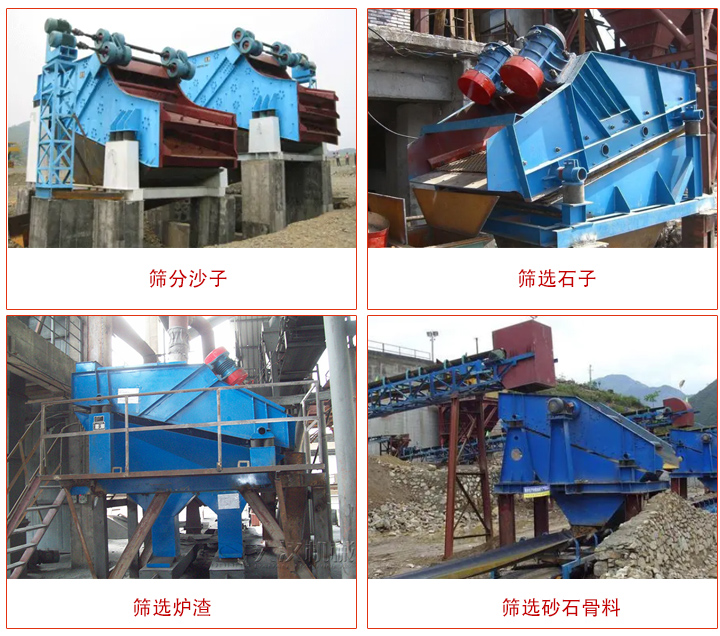

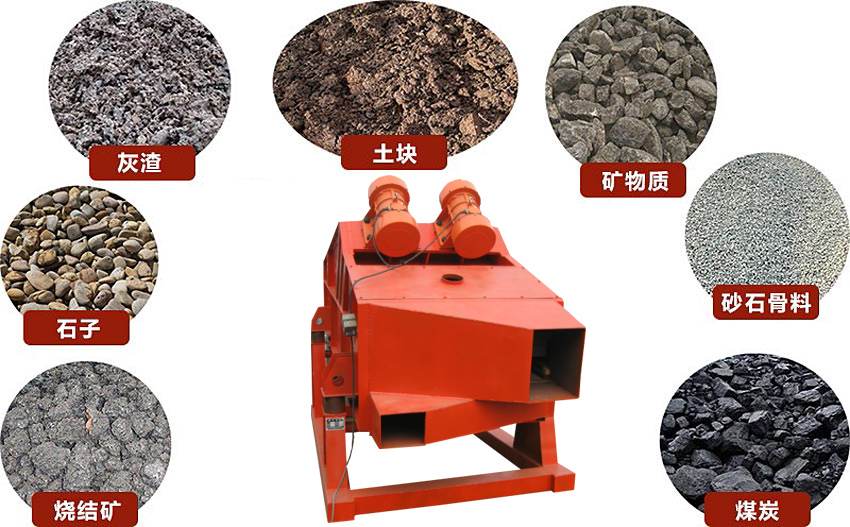

ZSG礦用振動篩主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業,尤以冶金行業用途廣泛,是高爐槽下、焦化廠、選礦廠常用的篩分機械。
