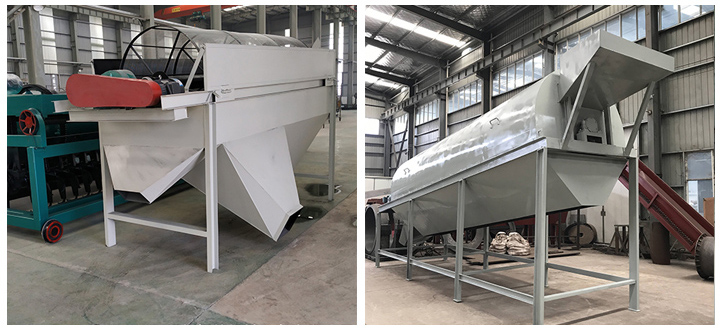

滾筒篩分機木屑篩分現場

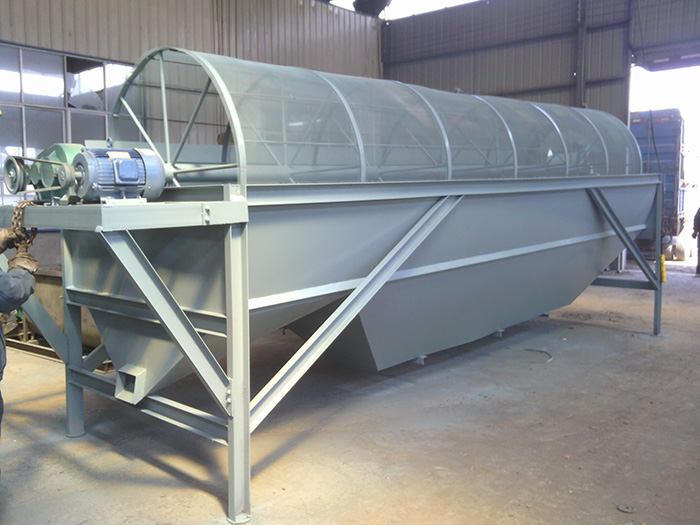

YTS圓筒回轉篩的主體結構是圓形篩分筒,它是由若干個圓型狀篩網組成所以又被稱之為圓筒篩,主要用于顆粒物料的分級處理,尤其適合粘濕物料的篩分,是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。圓筒篩整體與地平面成傾斜狀態,外部被密封隔離罩所密封,以防止污染環境,通過變速減速系統使篩分筒在一定轉速下旋轉,在旋轉過程中通過內、外篩的篩選,可將半成品分為標準顆粒、大顆粒、細顆粒三個級別,實現各種顆粒分級。
YTS圓筒回轉篩篩選效果好,結構簡單,篩分筒可封閉,易于密閉收塵,與一般振動篩相比,篩孔不易堵塞。
圓筒回轉篩是由圓形或六角形圓筒、機架、漏斗、減速器、驅動電動機及輔助結構等部分組成,需分級的物料由造粒機送入圓筒篩進料口,經內篩筒螺旋推送進入后,在旋轉過程中通過內、外篩的篩選,可將半成品分為標準顆粒、大顆粒、細顆粒三個級別,實現各種顆粒分級。
圓筒篩工作原理視頻粒

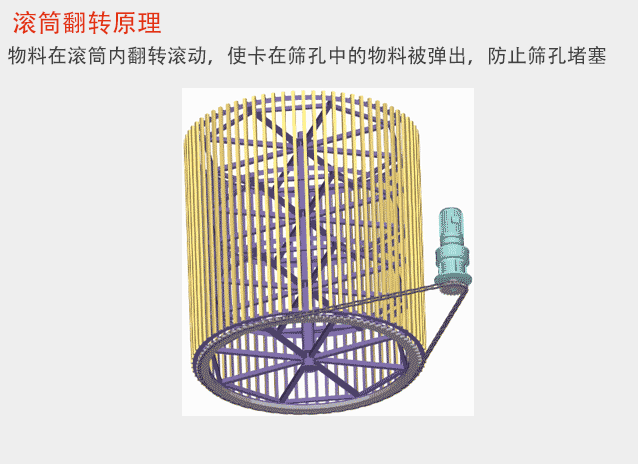

1、圓筒篩利用滾筒翻轉的作用來進行篩分物料,物料在滾筒內不斷翻轉滾動,能保證在篩選潮濕,粘稠的材料時不容易堵塞,保證篩分順利進行,不需要停機清理。
2、在相同尺寸下,圓面積比其它型狀的面積都大,因此其篩分有效面積就大,使物料能充分接觸篩網,因而單位時間內產量大,可達800噸/時。

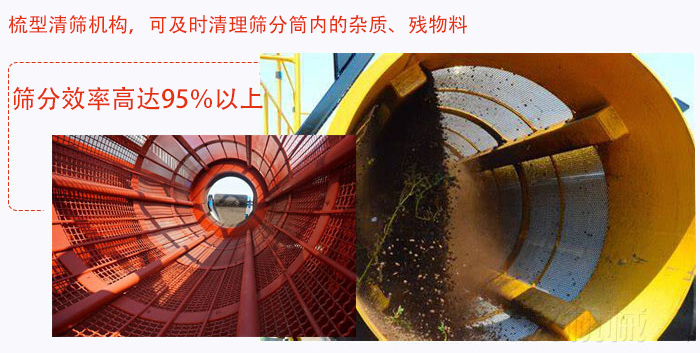

3、設備可設有梳型清篩機構,可及時清理掉篩分筒內的雜質、殘留物料,篩分效率高達95%以上。

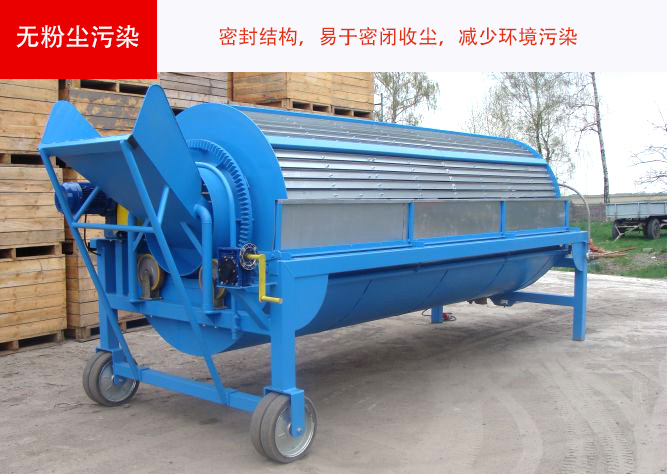

4、可采用完全密封設計,以盡量減少操作過程中空氣中細小物質的懸浮,避免工作環境污染。
5、易損件均采用較高的耐磨材質,要比以往設備的使用壽命高于1.5倍。
機型對比 | 圓筒回轉篩 | 振動篩 |
篩分方式 | 在篩分過程中,設備不會出現振動,但一般電機和減速機會通過軸承帶動滾筒轉動起來,物料在滾筒內因滾筒的轉動從高到低通過篩網,并將其成功篩選出來,屬于滾動篩分。 | 利用振動電機產生的激振力進行篩分的,屬于振動篩分,可以通過多層篩網對物料進行多級篩分 |
篩分效果 | 適合粉塵類、顆粒小、偏濕的物料,克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題,提高了篩分系統的產量和可靠性。 | 比較適合大塊物料的篩分;篩分精度相對較低,但設備磨損度小,使用壽命長 |
堵網情況 | 物料隨著滾筒的運動軌跡在篩網內翻滾,便可以使卡在篩孔中的物料掉落出來,或者被自由落體的物料砸中彈出來,所以一般很少出現堵篩的情況。 | 振動篩依靠篩網的振動來篩分物料,振動頻率有固定,物料如果卡在篩孔中很難依靠自身的力量清除。所以一般使用一段時間后會停機清理堵塞的篩孔,或者安清網裝置以防止篩孔堵塞。 |

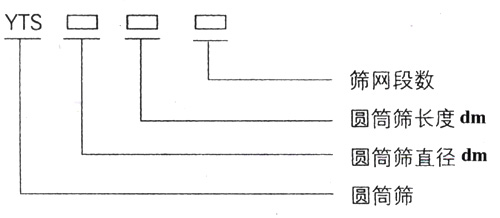

圓筒篩型號 | 筒體規格 | 筒體傾角 | 筒體轉速 (r/min) |
篩孔尺寸 (mm) |
大進料粒度 (mm) |
產量(m3/h) | 功率 (kw) |
|
篩孔(2mm) | 篩孔(30mm) | |||||||
YTS1030 | Φ1×3 | 5-7° | 22.5 | 2-30 | 60 | 10 | 60 | 4 |
YTS1040 | Φ1×4 | 5-7° | 25 | 2-30 | 60 | 11 | 80 | 4 |
YTS1230 | Φ1.2×3 | 5-7° | 20 | 2-30 | 70 | 12 | 100 | 5.5 |
YTS1240 | Φ1.2×4 | 5-7° | 20 | 2-30 | 70 | 14 | 120 | 5.5 |
YTS1250 | Φ1.2×5 | 5-7° | 20 | 2-30 | 70 | 15 | 140 | 5.5 |
YTS1530 | Φ1.5×3 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 5.5 |
YTS1540 | Φ1.5×4 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 7.5 |
YTS1550 | Φ1.5×5 | 5-7° | 17 | 2-30 | 80 | 20 | 180 | 11 |
YTS1560 | Φ1.5×6 | 5-7° | 17 | 2-30 | 80 | 22 | 200 | 11 |
YTS2040 | Φ2×4 | 5-7° | 12 | 5-60 | 90 | 25 | 250 | 15 |
YTS2050 | Φ2×5 | 5-7° | 12 | 5-60 | 90 | 30 | 300 | 15 |
YTS2060 | Φ2×6 | 5-7° | 12 | 5-60 | 90 | 35 | 350 | 18.5 |
溫馨小提示:
1、外型尺寸是按筒體長計;
2、處理量是按大孔徑計算;
3、傾斜角度和每節長度視物料不同而不同;
4、質量按筒體長且使用編織網時計;
5、物料大塊所占比例不超過10%。

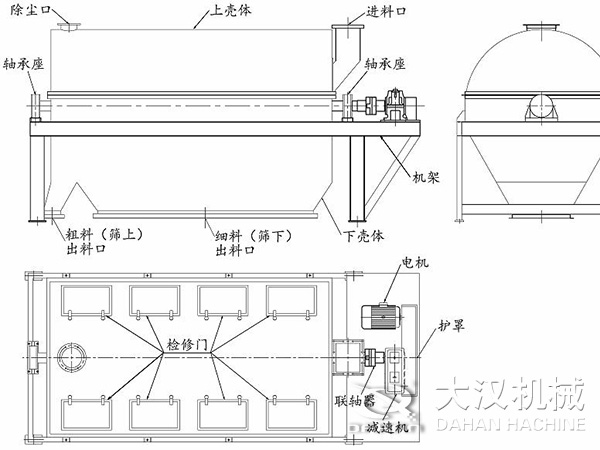

圓筒回轉篩是一種常見的篩分設備,主要由以下組成部分構成:
篩筒:圓筒回轉篩的主體部分,通常為圓筒形狀,內部設置有篩網或篩孔。
電機與減速器:驅動篩筒進行回轉運動的動力源,通過減速器將電機的轉速傳遞給篩筒。

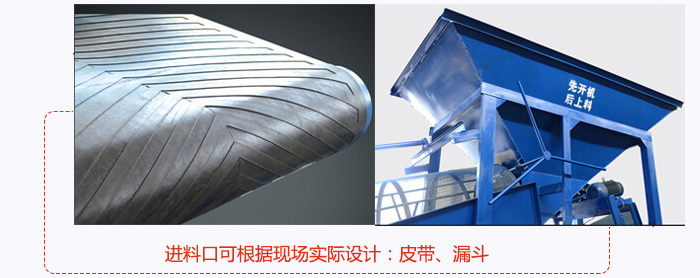

進料口:用于將待篩分的物料輸入到篩筒內部。
出料口:將篩分后的物料分為不同粒度,較小顆粒通過篩網或篩孔落入下方的出料口。
支撐架:支撐整個篩筒結構的框架,確保設備的穩定性。
清潔裝置:用于防止篩孔堵塞的裝置,通常包括橡膠球或刮板,定期清理篩孔上的堆積物。
底座:支撐整個設備的基礎結構,通常固定在地面上以確保設備的穩定性。
控制系統:用于控制電機的啟停、調速等功能,以及監控設備運行狀態的系統。
防護罩:用于保護設備內部結構,防止外部雜物進入。

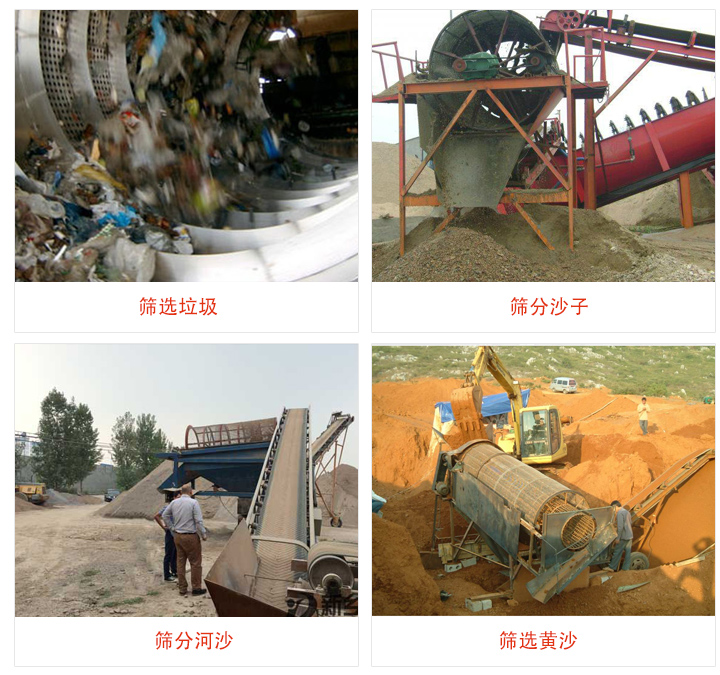

圓筒回轉篩(圓筒篩)主要是針對物料的顆粒大小進行分級,在篩分潮濕性、粘附性的物料中優勢突出,可以達到不粘網、不堵孔的目的,廣泛應用于冶金、建材、化工、糧食、醫藥、磨料及化肥等行業的干式粉狀或顆粒狀物料的篩分,特別適合于干 法生產機制砂,也可用于顆粒狀的濕物料篩分。

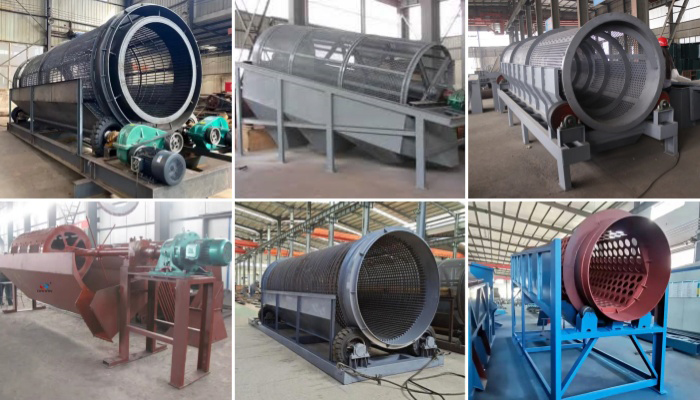

新鄉大漢是圓筒回轉篩的專業生產廠家,大漢圓筒回轉篩采用優質材料制造,具有結構簡單、運行平穩、篩分效率高等特點,適用于礦山、化工、建材等行業的物料篩分。大漢廠家提供多種規格和型號的回轉篩設備,類型豐富,種類眾多,可根據客戶需求進行定制化設計。完善的售后服務體系,包括安裝、調試、維護和技術支持,確??蛻舻氖褂皿w驗無后顧之憂。新鄉大漢以"先正人品,再賣產品"為誠信之本,以滿足顧客需求為己任,以優異的品質及周全的售前售后服務,贏得了國內外眾多企業的支持和信任。在設備選型期間,有專業的技術人員免費指導,并有專人全程服務,包括試機,生產車間參觀等,購買設備后,我們提供上門安裝服務以及售后回訪調查。
