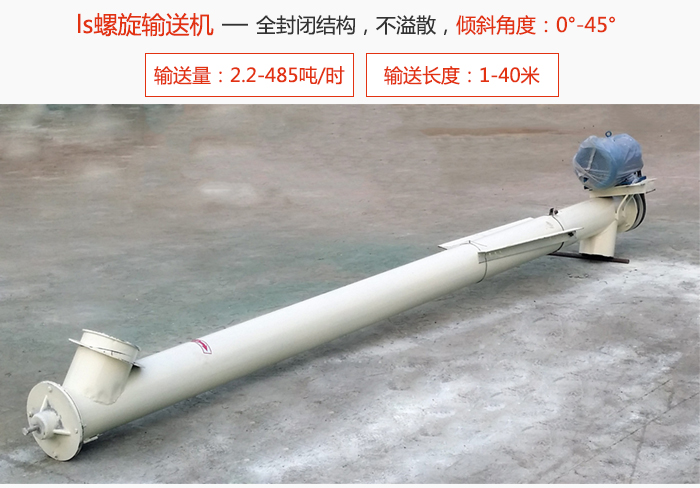

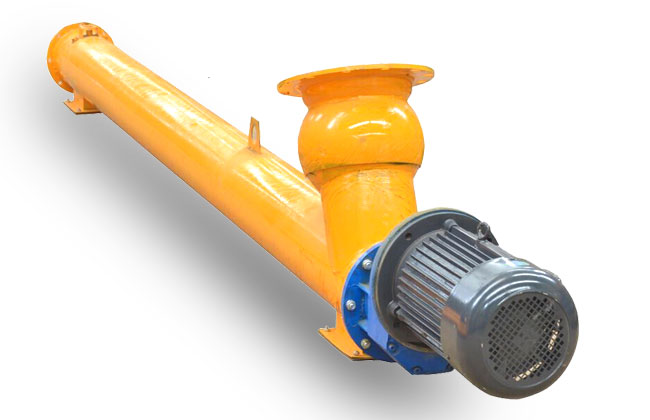

產品介紹:LS螺旋輸送機是通過螺旋葉片旋轉推動物料沿著管道或槽槽傳送的機械設備,主要用于水平或傾斜輸送各種顆粒狀、塊狀、粉狀物料。
輸送量:2.2-458m3/h 功率:1.6-73.3kw 螺旋直徑:100-1250mm
適用物料:固體物料、谷物、木屑、污泥、泥漿等粘稠的液體物料。

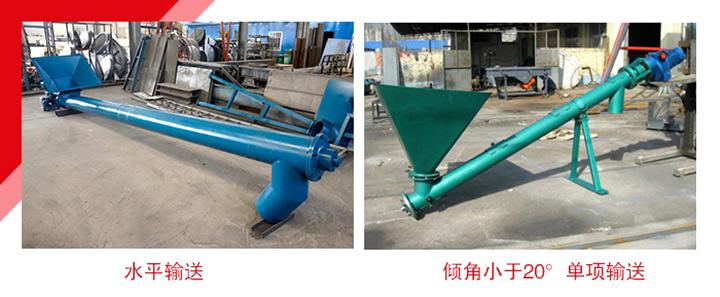

LS螺旋輸送機,也稱為螺旋輸送機。它主要由螺旋體、軸承座、傳動裝置、支撐架等部分組成。螺旋輸送機通過螺旋的旋轉將物料從一端輸送到另一端,適用于水平、傾斜或垂直輸送各種固體物料、小塊狀物料、粘稠液體物料。
螺旋輸送機是一種可靠且廣泛應用的物料輸送設備,適用于許多行業和應用領域。它能夠有效地提高物料的輸送效率,簡化物料處理過程,并在工業生產中發揮重要作用。
LS螺旋輸送機輸送糧食-密封式輸送,無粉塵污染

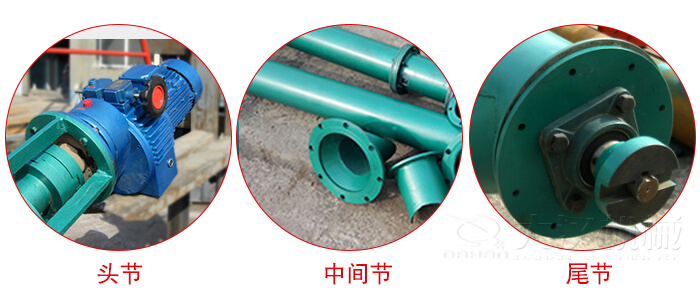

LS螺旋輸送機的結構設計通常考慮到物料的特性、輸送距離、輸送量等因素,以確保高速、穩定、安全地完成物料輸送任務。以下主要為部分:

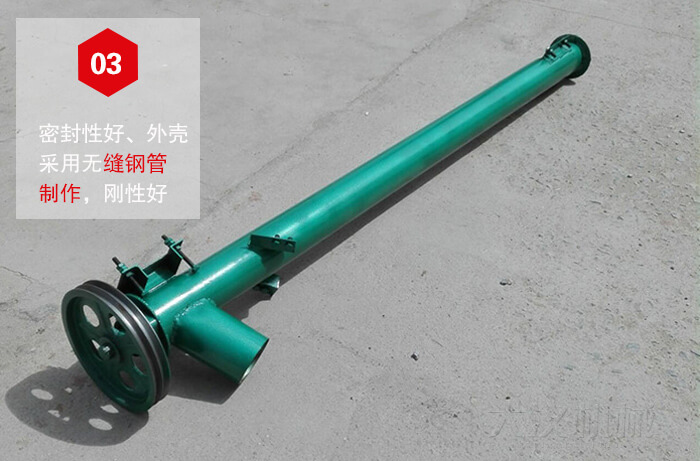

1、輸送管道:輸送管道是螺旋輸送機的外圍容器,用于容納和引導物料的傳送。它通常由鋼制或不銹鋼制成,具有足夠的強度和耐磨性。

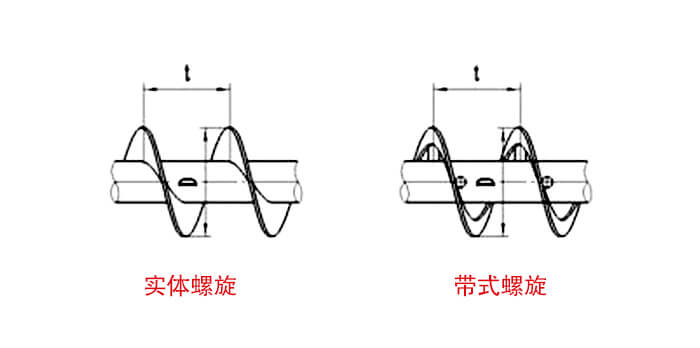

2、螺旋葉片:螺旋葉片是螺旋輸送機的核心部件,貫穿整個輸送機的長度,并沿著軸向旋轉,推動物料的移動。螺旋葉片通常由鋼制或合金制成,具有耐磨和耐腐蝕的特性。
3、傳動裝置:傳動裝置包括電動機、減速器和聯軸器等組件,用于提供螺旋葉片的旋轉動力。

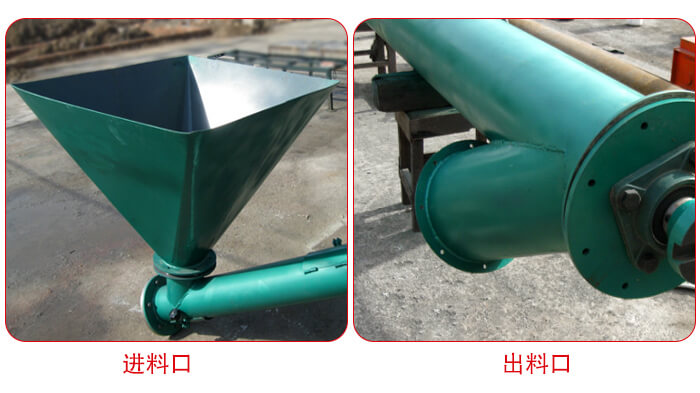

4、進料口和出料口:進料口是物料進入螺旋輸送機的位置,通常位于輸送機的一端。出料口是物料從螺旋輸送機中排出的位置,通常位于輸送機的另一端。進料口和出料口的設計可以根據實際應用需求進行調整和設置。
5、支撐架:支撐架用于支撐和固定螺旋輸送機的各個部件,確保輸送機的穩定性和安全性。支撐架通常由鋼制構成,可以根據需要進行定制和安裝。

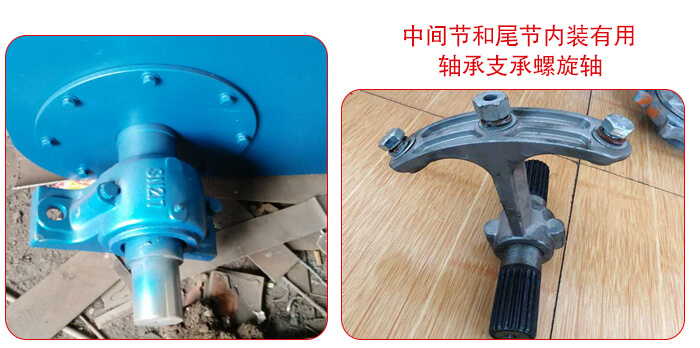

6、中間軸承:中間軸承用于支撐和固定較長長度的螺旋輸送機,以減輕螺旋葉片的負荷,保持輸送機的穩定性。

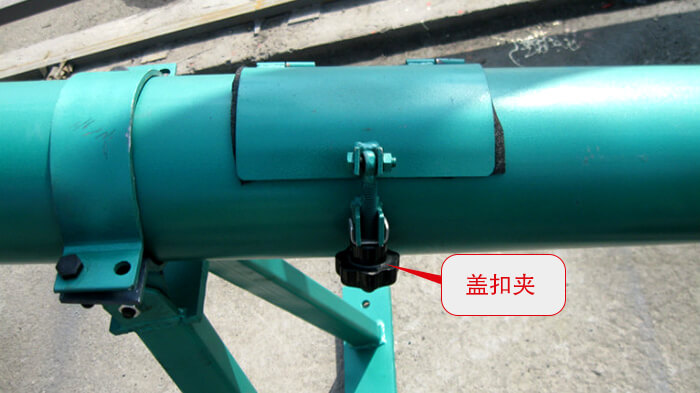

7、防護罩和安全裝置:為了確保操作人員的安全和防止物料溢出,螺旋輸送機通常配備防護罩和安全裝置。防護罩可以覆蓋螺旋葉片和輸送管道,防止接觸到旋轉部件。
LS螺旋輸送機的工作原理簡單而有效,通過螺旋體的旋轉運動將物料從一端輸送到另一端,適用于各種顆粒狀、塊狀、粉狀物料的輸送。具體工作流程如下
1、螺旋旋轉:當傳動裝置啟動后,螺旋體開始旋轉。 2、物料進入:物料從進料口進入輸送機,被螺旋葉片推動沿著螺旋槽向前輸送。 3、輸送過程:由于螺旋的旋轉運動,物料被連續地推送和輸送,沿著輸送機的長度方向逐步向出料口輸送。 4、排出物料:當物料到達出料口時,可以通過重力或者額外的排料裝置將物料排出輸送機。 5、連續輸送:LS螺旋輸送機可以持續不斷地輸送物料,適用于長距離、大批量的物料輸送需求。 6、控制和調節:操作人員可以通過控制傳動裝置的速度和方向,以及調節進料口和出料口的開啟程度,來控制和調節輸送機的輸送速度和量。 1、適用于各種顆粒狀、塊狀、粉狀物料的輸送,廣泛應用于糧食加工、化工、建材等行業。 2、結構相對簡單,易于安裝、維護和操作,同時具有較高的可靠性和穩定性。 3、結構緊湊,占地面積小,適合在有限空間內進行物料輸送。 4、能夠適應不同工況下的物料輸送需求,如輸送角度、輸送距離等,具有較強的適應性。 5、傳動裝置采用電機驅動,能夠根據實際需求調節速度,節約能源。 6、可以適應不同的工作環境和工藝條件。它可以耐受高溫、腐蝕性物料和惡劣的工作環境,也可以適應爆炸性和防爆要求。 M1—為滾動吊軸承,采用80000型密封軸承,軸蓋上另有防塵密封結構,常用在不易加油,不加油或油對物料有污染的地方,密封效果好,吊軸承壽命長,輸送物料溫度≤80℃(訂貨時可不注明)。 M2—為滑動吊軸承,設防塵密封裝置,常用在輸送物料溫度比較高(>80℃),或輸送液狀物料。 1、輸送物料:輸送物料的特性,例如物料的粒度、密度、粘度、流動性等,是選擇LS螺旋輸送機的重要因素。 2、輸送量:輸送量是指LS螺旋輸送機在單位時間內所能輸送的物料重量,是選擇LS螺旋輸送機的關鍵因素。 3、輸送距離:輸送距離是指LS螺旋輸送機的進料口與出料口之間的距離,是選擇LS螺旋輸送機的重要因素。 4、安裝空間:安裝空間是指LS螺旋輸送機所需的占地面積和高度,是選擇LS螺旋輸送機的限制因素。 L S 400*25*50M1 ┬ ┬ ┬ ┬ ┬ ┬ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ └──────── 軸承類別 │ │ │ │ └────────── 選用轉速rpm │ │ │ │ │ │ │ └───────────- 螺旋機長度M │ │ │ │ │ └───────────── 螺旋直徑mm │ │ │ └──────────────- S為水平式 │ └──────────────── L為螺旋 ls螺旋輸送機是工農業各部門機械化運輸工作的主要機組,可使運輸工作減輕勞動強度,提高工作效率,應用范圍很廣。適用于各行業,如建材、化工、電力、冶金、煤炭、糧食等行業,適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料,如煤、灰、渣、水泥、糧食等。 食品行業:面粉、食鹽、糖、谷物、豆類、膨化食品、速凍食品等的輸送。 化工行業:水泥、石灰、粉煤灰、化肥、顏料、洗滌劑、農藥等的輸送。 電力行業:煤粉、灰粉、石膏粉、活性炭等的輸送。 冶金行業:礦石粉、金屬粉末、爐渣、礦漿等的輸送。 建材行業:水泥、砂石、石灰粉、顏料、涂料等的輸送。 其他行業:醫藥、化妝品、礦物粉末、磨料、塑料、橡膠等物料的輸送。 大漢Ls螺旋輸送機廠家,擁有多年的制造經驗和技術積累。我們致力于為客戶提供高質量、高效率的輸送設備,滿足不同行業的物料輸送需求。 產品優勢: 質量制造:我們采用優質材料和先進工藝,確保產品質量穩定可靠。 結構設計合理:LS螺旋輸送機結構簡單、穩定,適用性強,能夠滿足不同工況下的輸送要求。 安全可靠:我們產品配備完善的安全裝置,保障操作人員的安全,確保設備穩定運行。 服務承諾: 質量保證:我們承諾提供優質的產品,為客戶提供售后服務和技術支持。 定制化服務:根據客戶需求,我們可以提供定制化的LS螺旋輸送機解決方案,滿足不同行業的特殊要求。 快速響應:我們注重客戶溝通和反饋,保證快速響應客戶需求,為客戶提供滿意的服務體驗。 如果您對LS螺旋輸送機有任何需求或疑問,歡迎隨時聯系我們,我們期待與您合作,共同發展! ls螺旋輸送機主要特點
按螺旋機中間吊軸承種類分為
ls螺旋輸送機主要技術參數
型號規格
直徑
螺距
轉速(r/min)
輸送量(m³/h)
轉速(r/min)
輸送量(m³/h)
轉速(r/min)
輸送量(m³/h)
轉速(r/min)
輸送量(m³/h)
D
S
n
φ=0.33
n
φ=0.33
n
φ=0.33
n
φ=0.33
小型
LS100
100
100
140
2.2
112
1.7
90
1.4
71
1.1
LS125
125
125
125
3.8
100
3
80
2.4
63
1.9
LS160
160
160
112
7.1
90
5.7
71
4.5
56
3.6
LS200
200
200
100
12.4
80
9.9
63
7.8
50
6.2
中型
LS250
250
250
90
21.8
71
17.2
56
13.6
45
10.9
LS315
315
315
80
38.8
63
30.5
50
24.2
40
13.4
LS400
400
355
71
62.5
56
49.3
45
38.6
36
31.7
大型
LS500
500
400
63
97.7
50
77.6
40
62
32
49.6
LS630
630
450
50
138.5
40
110.8
32
88.6
25
69.3
LS800
800
500
40
198.5
40
110.8
32
88.6
25
69.3
特大型
LS1000
1000
560
32
277.9
25
217.1
20
173.7
16
139
LS1250
1250
630
25
381.7
20
305.4
16
244.3
13
198.5

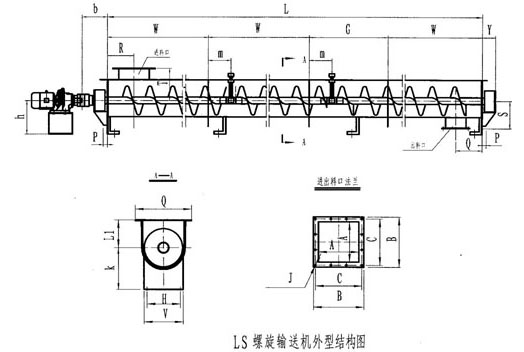

ls螺旋輸送機外形及尺寸
型號
W
A
B
C
D
N
Q
Y
L
K
R
S
P
O
H
V
J
T
G
L
LS100
2500
100
180
146
10
4
180
190
90
112
180
112
60
178
120
160
14
163
1500
2000
2500 3500-
40000
LS160
2500
160
240
206
10
4
200
190
112
150
200
150
60
270
120
160
14
190
LS200
3000
200
300
256
14
8
225
190
112
180
225
180
60
308
160
200
14
212
LS250
3000
250
350
306
14
8
250
190
140
224
250
224
60
336
200
250
18
240
40000-
80000
LS315
3000
315
425
370
14
8
330
190
214
280
390
250
60
443
300
350
20
340
LS400
3000
400
500
456
14
8
3580
190
224
355
390
280
60
533
320
400
24
384
LS500
3000
500
600
556
14
8
400
190
280
400
400
340
80
662
400
500
24
440
2000
2500
3500 5500-
80000
LS630
3000
630
730
686
14
8
450
190
355
500
450
420
80
763
500
630
24
555
LS800
3000
800
920
868
18
16
550
340
450
630
550
520
80
970
632
800
30
650
LS1000
3000
1000
1120
1068
18
16
650
360
560
710
650
630
80
1190
710
1000
30
760
6000-60000
LS1250
3000
1250
1370
1318
18
16
800
380
710
800
800
760
80
1440
800
1250
30
910
