產品簡介:直線振動篩篩分產量高,效率達96%,篩網1-5層可選,可將物料篩分成2-6個不同等級。
處理量:20t/h 物料粒度:0.074-5mm振動方向角:45-60°
適用物料:化工、食品、塑料、磨料、陶瓷等中干式粉狀或顆粒狀物料。
咨詢報價銷售熱線:0373-268 2333

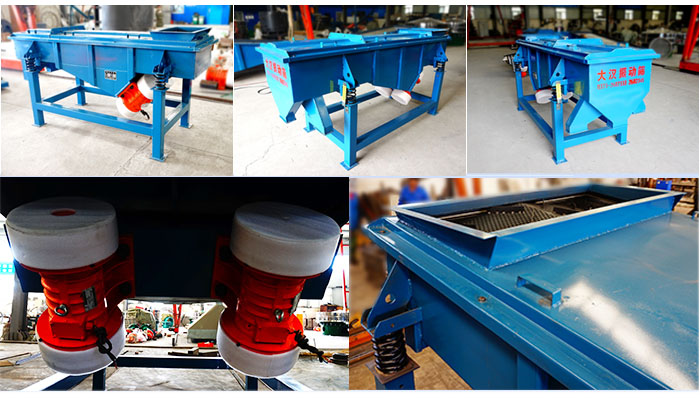

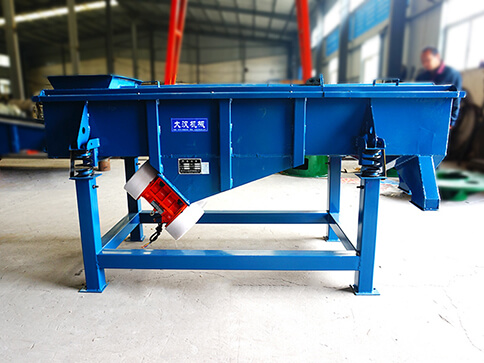

直線振動篩簡稱直線篩,屬于一種輕型篩分設備,主要分為碳鋼和不銹鋼兩種材質,篩面可以設計成1-5層篩網,可以同時進行2-6個不同粒度等級的篩選和分級,篩分效率可以達到96%以上,適用于400目以內的粉塵,顆粒物料的篩分分級。
它利用振動電機將向上和向前的直線運動物料拋出,這些機型通常采用同步運轉的雙振動電機運行,離心力和重力幫助將物料沿其運動方向拋出,直線振動篩可提供500mm至1,500mm寬和1,500至4,000mm長的篩分區域,允許高達20噸/小時的處理能力,適用于各種非粘性粉狀物料的篩分。
直線振動篩在不同行業中有廣泛的應用場景,詳細介紹如下:
食品行業:用于篩選大豆、板栗、花生、芝麻、麥芽、稻谷、大米等食品原料,確保食品原料的質量和衛生標準。
化工行業:適用于篩選化肥、尿素、石油焦、樹脂、涂料等化工原料,保證產品的均勻性和質量。
醫藥行業:用于篩選中藥粉、中藥飲片、顆粒藥丸、微丸等藥材和藥品,確保藥品的純度和顆粒大小符合要求。
冶金行業:適用于篩選耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂等原料,保證生產過程中物料的粒度和品質符合要求,提高生產效率和產品質量。
直線振動篩在這些行業中起到關鍵作用,幫助企業實現高效的物料篩選和分級,提高生產效率,確保產品質量,同時滿足行業標準和要求。

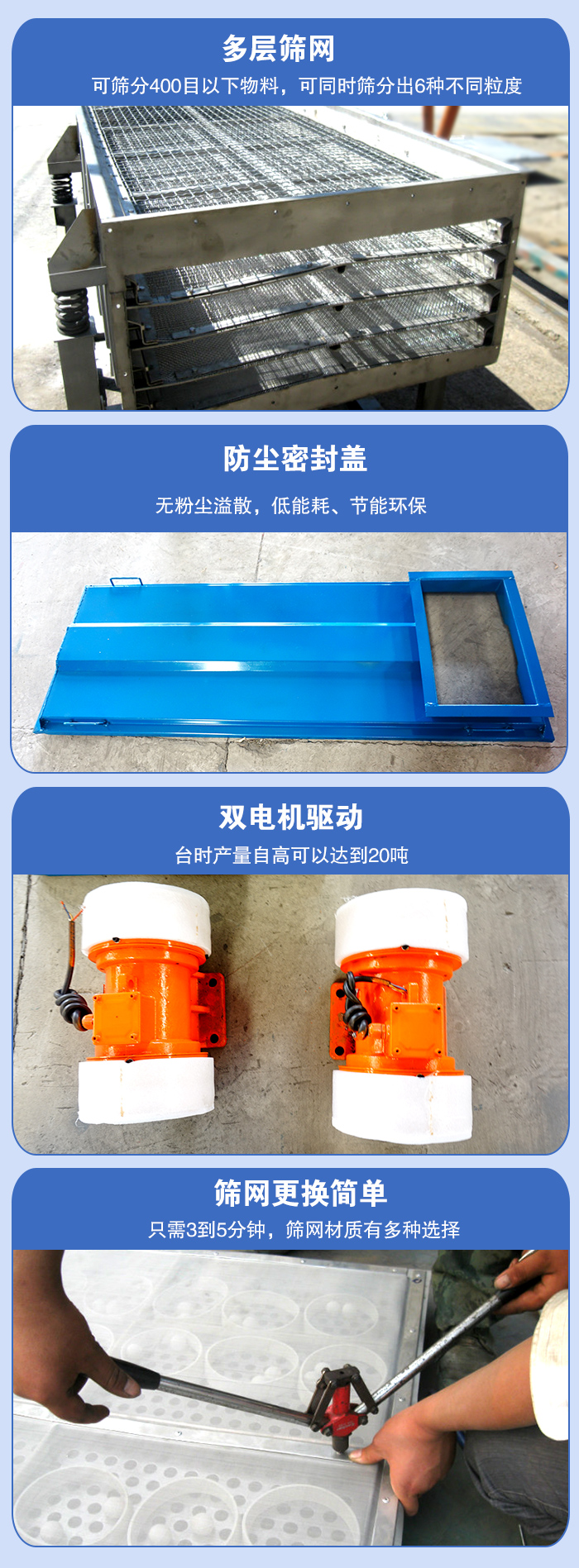

直線振動篩具有以下特點,詳細介紹如下:
多功能篩分能力:直線振動篩可以有效篩分400目以下的顆粒狀物料,并且通??梢酝瑫r篩分出多達6種不同粒度的物料,滿足不同客戶對顆粒物料的不同需求。
全封閉結構:設備采用全封閉結構設計,有效防止粉塵溢散,保持生產環境清潔,同時降低了能耗,符合環境衛生要求。
雙電機驅動:直線振動篩采用雙電機驅動,提高了篩分效率,臺時產量可達20噸,確保生產效率和產量的穩定性。
篩網更換簡便:篩網更換簡單迅速,只需3到5分鐘即可完成,節省了維護和更換篩網的時間成本。此外,篩網材質多樣,可根據不同物料的特性選擇合適的材質,如尼龍、特種龍、PP網等。
定制化服務:直線振動篩可以按照客戶的實際需求進行定制,包括篩孔大小、篩網材質、設備尺寸等方面的定制,以滿足不同行業和客戶的特殊需求。

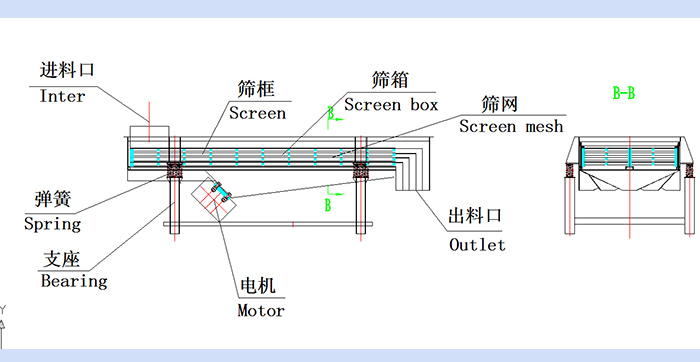

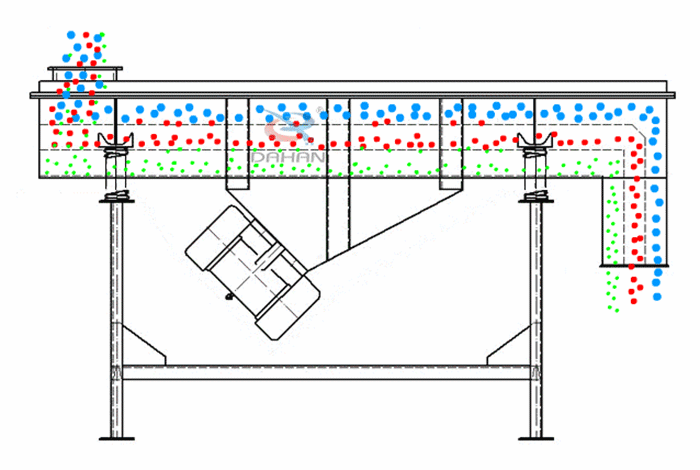

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。采為雙振動電機驅動,當物料從給料機均勻地進入篩分機的進料口時,兩臺電機通過同步、反向旋轉時所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,在激振力和物料自重力的共同作用下,使物料在篩面上被拋起向前作直線運動,物料通過多層篩網產生數種規格的篩上物、篩下物,然后又分別從各自的出口排出,從而達到篩分的目的。
型號 | 篩面尺寸 (mm) |
篩面層數 | 網孔尺寸 目 |
處理量 (t/h) |
振次 | 雙振幅 (mm) |
電機功率 (kw) |
振動方向角 | 外形尺寸 (長×寬×高)mm |
DZSF515 | 500×1500 | 1-5 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 |
DZSF520 | 500×2000 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 | |
DZSF525 | 500×2500 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2750×808×938 | |
DZSF1020 | 100×2000 | 2-200 | 0.11-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2219×1320×960 | |
DZSF1025 | 1000×2500 | 2-200 | 0.18-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2269×1320×960 | |
DZSF1030 | 1000×2500 | 2-200 | 0.1-20 | 960 | 6-8 | 2×1.1 | 45-60 | 3219×1340×1120 |
D----------------------------------振動電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF----------------------------------篩分機
520---------------------------------篩面尺寸(500mm寬x2000mm長)
3-------------------------------------三層(三層篩網四個出料口)
S(P)-----------------------------------鋼板材質【S代表不銹鋼,P代表普碳鋼】
安裝前的準備
1、檢查電機標牌是否與要求相符。
2、檢查電機表面有無損壞、變形。
3、檢查電機各緊固件,謹防松動。
4、檢查電源,是否缺相,并空載運行5分鐘。
5、檢查是否轉動靈活,若有異常,應排除。
6、用500伏兆歐表測量絕緣電阻,其值應對定子繞組進行干燥處理,烘干溫度不能超過120℃。
安裝與調整
1、電機應緊固在安裝面上,安裝面必須光滑、平整。
2、電機可水平安裝。
3、激振力的調整。
4、電機應有可靠的接地,電機內有接地裝置,引線端有標志,亦可利用底腳堅固螺栓接地。
5、電機引線采用四芯橡膠電纜YZ-500V,接電源時引出線電纜不允許有急折,并與振動體可靠固定
一步:打開防塵蓋,將篩框從直線振動篩中整體取出。
第二步:將篩框與篩體接觸處的壓條拿出來。
第三步:將母網平鋪于篩框四周,用釘子固定住,再用取下薄壓條將其壓住。再訂緊牢固。
第四步:托球網裝釘好后翻過來,在每格內放置2-3顆橡膠球。將工作篩網平鋪于篩框?qū)⑵淅结敗?/p>
第五步:將釘好的篩框按實用篩網由細到粗放置于箱體內,并用壓鐵壓住然后緊固壓緊螺栓。使篩框與箱體配合緊密。
第六步:開機后再停機對螺絲再次進行緊固,生產中若發現木框松動應緊固螺栓。
以上就是直線振動篩的換網方法與步驟。
