KZS系列礦用振動篩

KZS型礦用振動篩采用振動電機作為振動源,橡膠彈簧減振以及先進的自同步振動原理工作,具有壽命長、結構簡單、噪聲低、重量輕、易損件少、安裝維修方便、生產效率高等優點。適用于公路建設、冶金、礦山、煤炭、建材等行業中細物料的分級,入料粒度尺寸一般小于150mm。

KZS系列礦用振動篩概述:

KZS系列礦用振動篩是一種常用的礦用篩分設備,主要應用于較大物料的不連續分級作業場合。本系列振動篩采用振動電機作振動源,亦可采用激振器作為振動源。該系列振動篩較ZSG系列礦用高效重型篩整機質量較輕,運輸方便,可以安裝行走輪等進行移動作業等特點。KZS系列礦用振動篩采用振動電機激振、橡膠彈簧減振以及先進的自同步振動原理,礦用振動篩具有壽命長、噪音低、篩分效率高、體積小、重量輕、耗能少、結構簡單、造型美觀等特點,適用于燒結礦、自然礦、礦用振動篩焦炭及其它顆粒物料的高能篩分。

KZS礦用振動篩的結構特點:

KZS系列礦用振動篩,篩分精度高、結構簡單、維修方便、耗能低、噪聲小、密封性好、減少粉塵污染、篩網壽命長。

KZS礦用振動篩的工作原理:

 KZS礦用振動篩為雙振動電機驅動,利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時,其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在振動力和物料自重力的聯合作用下,使物料在篩面上被拋起跳躍式向前作直線運動,以合理匹配篩網達到篩分的目的。

KZS礦用振動篩使用范圍:

 KZS礦用振動篩廣泛應用于礦山、煤炭、冶金、建材、公路建設、耐火材料、輕工、糧食等各行業對大塊物料及中、小顆粒物料的分級作業。

KZS系列礦用振動篩型號含義:

 2 KZS P □ □
  ┬ ┬ ┬ ┬ ┬
  │ │ │ │ │
  │ │ │ │ └────────── 篩面長度dm
  │ │ │ └───────────- 篩面寬度dm
  │ │ └───────────── 普通電機
  │ └──────────────- 礦用振動篩
  └──────────────── 雙層篩面(單層不寫)

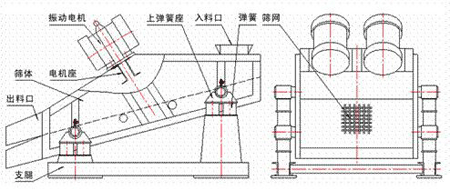

KZS礦用振動篩的結構示意圖:

礦用振動篩外形圖

KZS系列礦用振動篩主要技術參數:



型號

篩分能力

振幅mm

篩面傾角

電機型號

外形尺寸
(長×寬×高)mm

入料粒度mm

生產能力t/h

2KZS6-15

≤30

8

5—7

0°-15°

YZS10-6

2035×1070×1430

2KZS9-18

≤50

15

5—7

0°-15°

YZS20-6

2200×1420×1660

2KZS12-24

≤100

20

5—7

0°-15°

YZS30-6

2793×1800×1860

2KZS12-30

≤120

25

5—7

0°-15°

YZS50-6

3250×1800×2290

2KZS15-30

≤150

35

5—7

0°-15°

YZS75-6

3400×2220×2220

2KZS15-36

≤150

50

5—7

0°-15°

YZS75-6

4050×2160×2210



KZS系列礦用振動篩外形尺寸圖:

礦用振動篩

KZS系列礦用振動篩外形尺寸對照表:



型號

A

A1

B

C

L

L1

H

H1

E

φD

2KZS6-15

1500

1500

600

1040

1300

1050

1130

200

450

17

2KZS9-18

1800

1900

900

1384

1600

1100

1340

230

600

17

10°

2KZS12-24

2400

2300

1200

1756

2100

1500

1550

400

800

21

10°

2KZS12-30

3000

2890

1200

1756

2690

1200

2040

480

800

21

15°

2KZS15-30

3000

2890

1500

2160

2540

1650

1820

400

900

25

10°

2KZS15-36

3600

3200

1500

2160

2700

2420

1930

290

1000

25

10°
