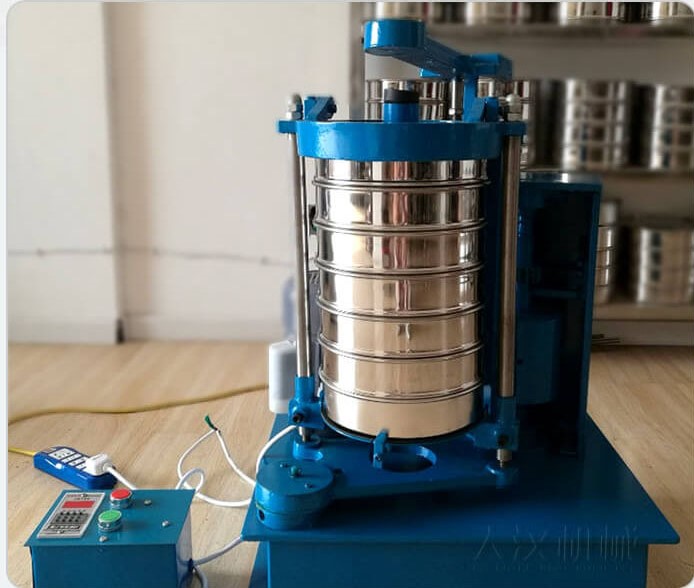

產品簡介:拍擊式標準振篩機簡稱拍擊篩,是實驗室常用檢測儀器。同時具備往復、拍擊振動兩種運動形式,所以不會出現物料堵塞篩面的問題,并且下料快,篩分徹底、效率高,可以夾裝Φ200試驗篩,也可以夾裝Φ75、Φ100套篩,具備定時功能,確保檢驗效果。
篩框直徑:200mm/300mm 拍擊次數:156±3次/分
搖動次數:290±6次/分 機型:單座、雙座
價格:3000-4200元
咨詢報價銷售熱線:0373-268 2333

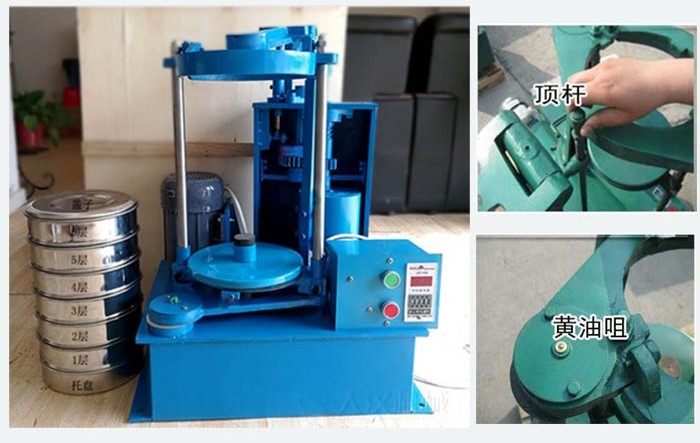

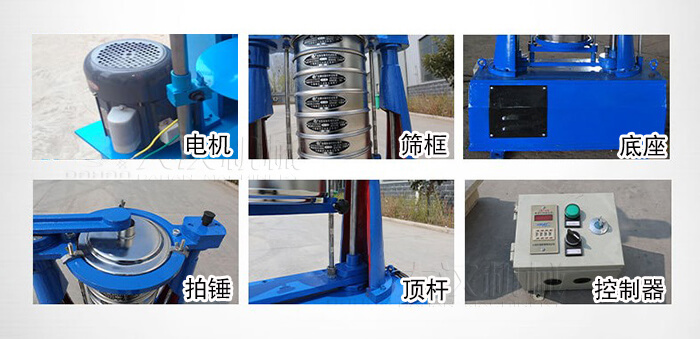

BZJ-200型拍擊式標準振篩機(拍擊篩)主要由機座、篩與傳動機構等部分組成。本拍擊篩可配備專用夾具、即可裝夾Φ200試驗篩,又可裝Φ75、Φ100套篩,裝夾方便靈活,夾緊牢靠,并能自動停機。
序號 | 名稱 | 單位 | 數值 |
1 | 篩子直徑 | 毫米 | φ200、φ100、φ75 |
2 | 篩子層次 | 層 | 7 |
3 | 200實驗篩 | 套 | 1 |
4 | 旋轉次數 | 次/分 | 290±6 |
5 | 拍擊次數 | 次/分 | 156±3 |
6 | 排擊高度 | 毫米 | 38±6 |
7 | 底盤水平度 | mm/min | ≤0.6 |
8 | 旋轉行程 | 毫米 | 25 |
9 | 電動機 | 功率 | 0.37千瓦 |
10 | 轉速 | 轉/分 | 1400 |
11 | 外形尺寸 | 毫米 | 長×寬×高433×432×785 |
拍擊篩工作原理
電機通過同步帶,帶動齒輪變速后使主軸轉動,主軸帶動偏心輪使滑板帶動試驗篩左右搖動,同時帶動頂桿齒輪轉動,頂擊拍錘,拍擊試驗篩,使試驗篩、分樣篩中的物料篩分。
BZJ-200型拍擊式標準振篩機(拍擊篩)可篩分多種特性的產品。適用于普通磨料粒度組成檢查和超硬材料生產分級及粒度組成檢查。該拍擊篩是在原拍擊式標準振篩機的基礎上進行了合理的革新,改善了原機座的構造。結構更加緊湊,機身重量減輕,產品更加耐用、輕捷、方便,維護更加簡單,配件易修易購,可廣泛應用于地質、粉末冶金、磨料、粉體、化工、建材、醫藥、國防等部門實驗室篩分檢測,尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用.
拍擊式標準振篩機亦廣泛用于地質、冶金、粉體、化工、建工水泥、醫藥、國防等部門科研生產實驗室,對物料進行篩分檢測
序號 | 零件名稱 | 材料 | 備注 |
1 | 軸承 | 6011 | 標準件 |
2 | 橡皮塞 | 各一件 | 標準件 |
3 | 上偏心輪 | 45 | 調質處理 |
4 | 下偏心輪 | 45 | 調質處理 |
5 | 上墊盤 | 45 | 調質處理 |
6 | 下墊盤 | 45 | 調質處理 |
7 | 滑塊 | HT200 | |
8 | 16牙斜齒輪 | 45 | 高頻淬火 |
9 | 大斜齒輪 | 45 | 高頻淬火 |
10 | 26牙斜齒輪 | 45 | 高頻淬火 |
11 | 小斜齒輪 | 45 | 高頻淬火 |
