圓形振動篩

圓形振動篩

產品簡介:圓形振動篩為圓形,也叫圓形振動篩分機,用于2~500目顆粒、粉末、漿液類物料篩分、過濾、除雜,有碳鋼、不銹鋼、塑料等3種材質,1-5層篩網,能同時分選出2-6種不同粒度規格的成品。

直徑:400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm、2000mm

篩網規格:2-500目 產量:100-3300kg/h

功率:0.18-2.2KW 材質:碳鋼、不銹鋼、塑料

應用:用于篩分濕式和干式物料,可去除過大顆粒和污染物,適用于篩分醫藥粉末、各種食品粉末和粉末涂料等多種應用

咨詢報價 銷售熱線:0373-268 2333

關于圓形振動篩

圓形振動篩篩分檀香粉視頻展示

圓形振動篩外觀為圓形,又叫圓形振動篩分機,用于對物料進行粒度分級和篩分。它采用圓形篩網和振動裝置,通過振動使物料在篩網上進行運動,從而實現分離和除雜的目的。可用于液體中固體的分離過程、同一產品中不同粒徑的分離、安全篩分消除異物、顆粒均質化等。

圓形振動篩上可以安裝1至5層不同目數篩網,從而分級出2至6中不同規格的產品,適用于2-500目篩分,各種型號(從?400至?2000毫米)可以滿足任何類型的要求,,碳鋼、304不銹鋼、塑料等多種型號齊全。根據特殊行業的需要,還可設計為閘門式、邊緣式等多種機型。

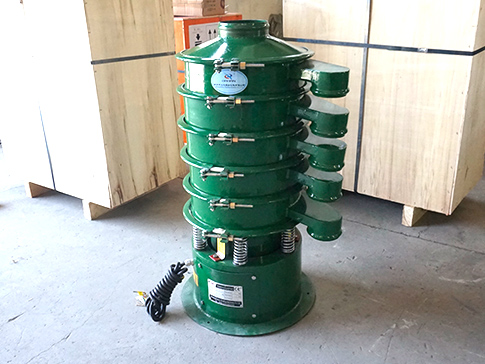

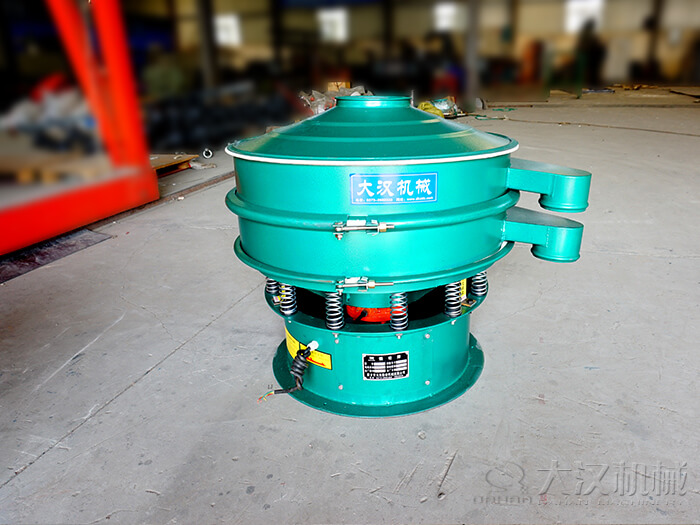

 圓形振動篩采用碳鋼材質價格便宜,使用便利,篩分效果好。

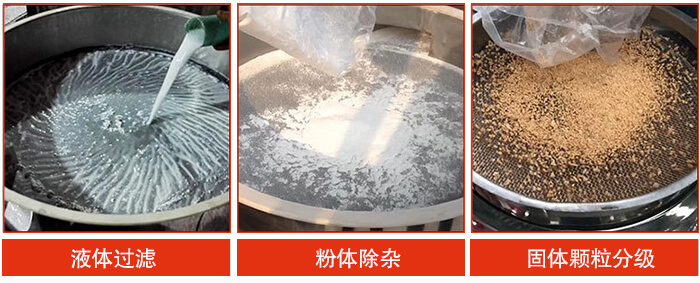

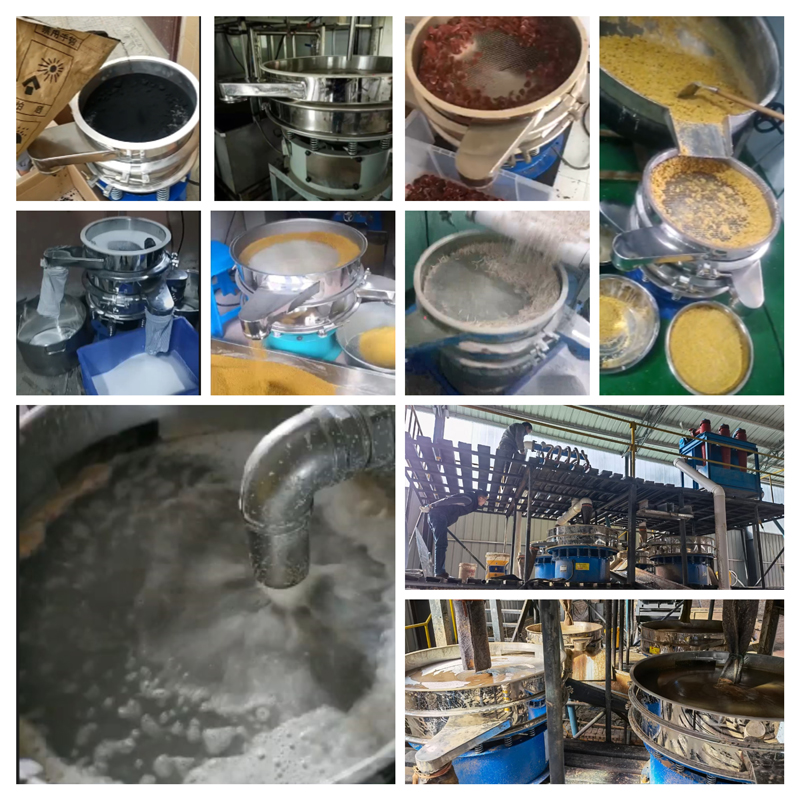

圓形振動篩不同物料特性展示

主要由碳鋼、不銹鋼及全不銹鋼三種材質,

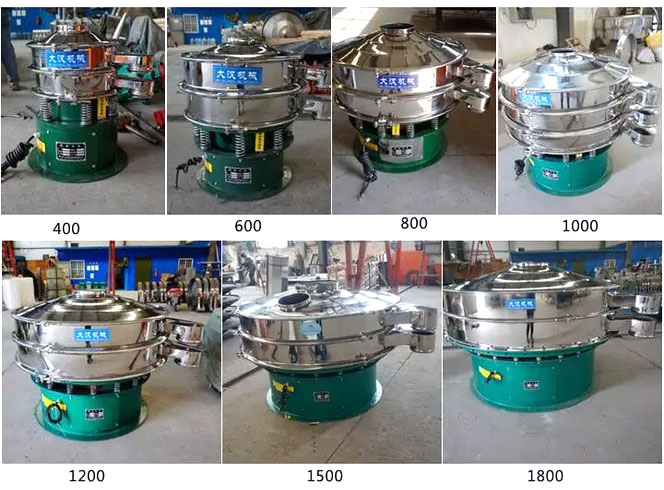

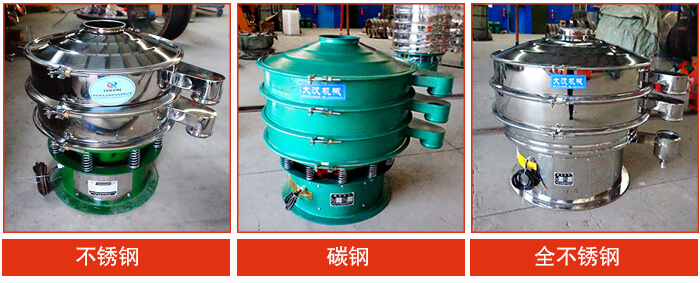

圓形振動篩不同材質圖片展示

篩面有單層或多層設計,篩面層數高可以達到5層,可以篩分6種不同粒度規格的物料,

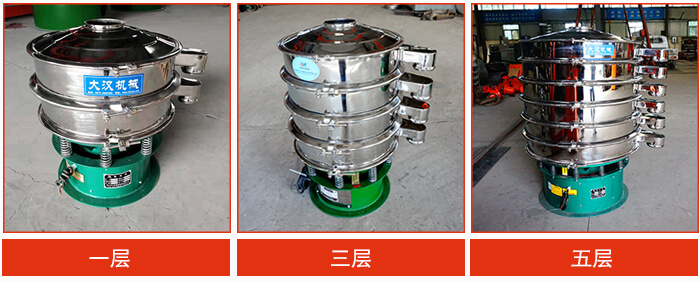

圓形振動篩不同層級展現圖片

按照不同行業的篩分要求可分為直泄式(普通型),閘門式,加緣式等,可以用于食品、醫藥、化工,冶金、磨料等行業對粉類、顆粒類及液體物料進行篩分和過濾。

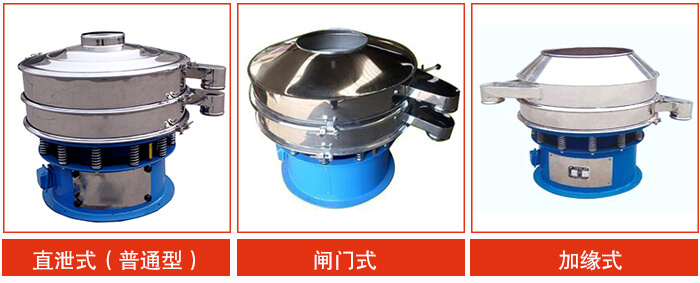

圓形振動篩非標定制圖片類型

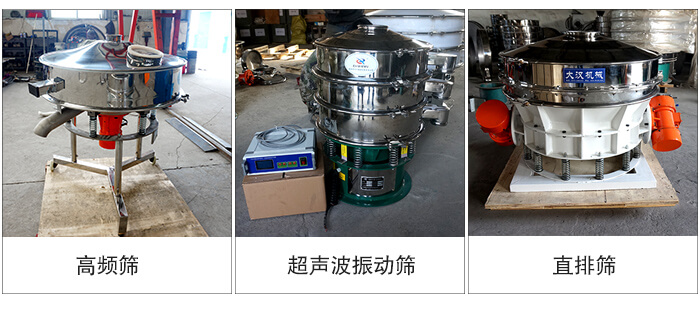

圓形振動篩分類

圓形振動篩根據不同的特點和應用需求,可以分為多種類型:

類別 圓形旋振篩 圓形超聲波振動篩 圓形搖擺篩
圖片
特點 它可以在更細的網格(低至 20 微米)上進行篩分,而不會出現任何堵塞。 加裝超聲波篩分系統,分離精度低至 20 μm(#635 網目),因此篩子不會堵塞。 仿人工篩分原理,適合干燥、粉狀、顆粒狀產品的受控篩選、分級和除塵,篩分精度可達到95%以上。運動部件左右擺動,而不是像振動篩那樣上下擺動,從而降低噪音水平,同時減少對篩分產品的損壞。
類別 圓形直排篩 圓形過濾篩 圓形高頻篩
圖片
特點 出料口設計在篩機底部,篩下成品快速過網,減少物料在篩面停留時間,大幅提升篩分產量。用于大批量篩分粉狀、顆粒狀,適合產量大、物料粗的篩分 可有效處理固液混合物料,快速實現固液分離,去除液體中的顆?;驊腋∥?,也可用于粉末篩分。 采用2級高頻振動電機,可快速實現固液分離,適用于粘稠漿料,如釉料、油漆等。

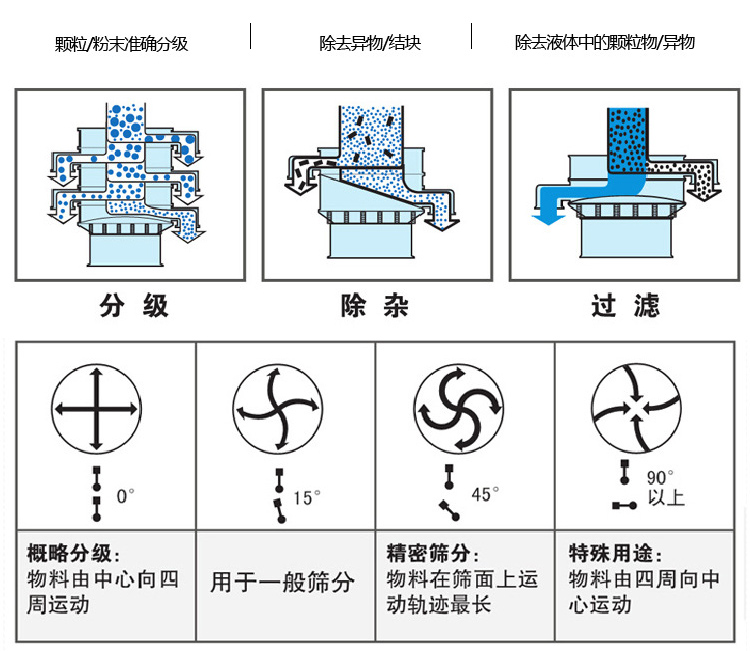

圓形振動篩的三大功能

產品圖片

圓形振動篩是一種常用的篩分設備,具有多種功能和應用。以下是圓形振動篩的三大功能:

篩分和分級:通過振動篩網將物料分成不同的顆粒大小,實現顆粒的分級和分離。篩分可以根據物料的顆粒大小要求,選擇適當?shù)暮Y網孔徑,從而實現對物料的粗篩、中篩和細篩等不同級別的分離。

去除雜質:去除物料中的雜質和不需要的固體顆粒。通過振動篩網的作用,可以將大顆粒、異物、團塊等雜質從物料中分離出來,提高物料的質量和純度。這在許多行業中都是非常重要的,如食品加工、化工、制藥等。

液固分離:可以將液體和固體顆粒進行分離,使液體通過篩網,而固體顆粒留在篩網上。這在一些行業中常見,如污水處理、固液分離等。

圓形振動篩工作原理圖

圓形振動篩是一種使用振動運動進行物料篩分的設備,其原理基于振動力和篩分原理。以下是圓形振動篩的工作原理:

篩分過程:物料進入篩箱后,受到振動力的作用,開始在篩網上進行篩分。較大顆粒的物料會被阻擋在篩網上方,而較小顆粒的物料會通過篩孔落下。根據篩網上的篩孔尺寸,可以實現對物料的分級和分離。

出料和廢料處理:篩分后的物料通過篩網下方的出料口排出,而未通過篩孔的大顆粒物料則被稱為廢料,通常通過廢料口排出。

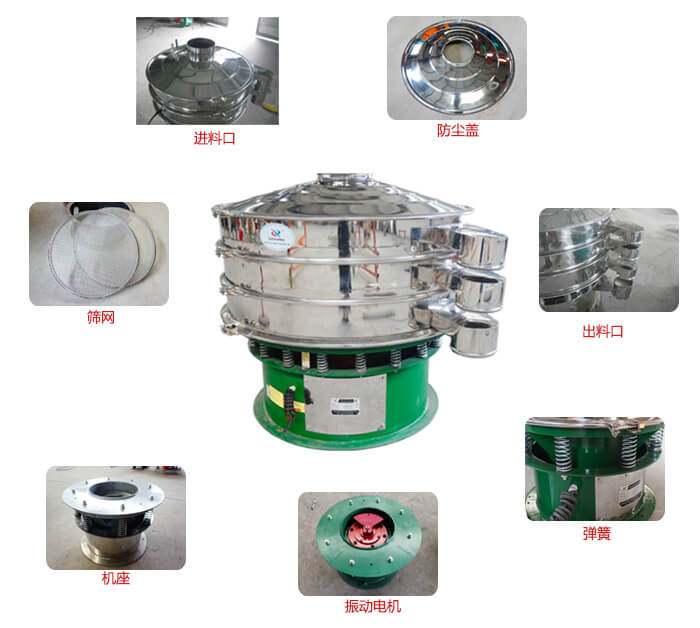

圓形振動篩結構圖

產品結構

圓形振動篩的結構主要包括篩箱、振動源、篩網和支撐系統。下面是圓形振動篩的常見結構組成:

篩箱:篩箱是圓形振動篩的主體結構,通常由鋼板焊接而成。篩箱內部空間用于容納篩網和物料。篩箱的形狀一般為圓形,也有一些特殊設計的篩箱形狀,如橢圓形或方形。篩箱通常具有進料口和出料口,用于物料的進出。

振動源:振動電機安裝在篩箱的底部,通過激振器將機械振動轉化為篩箱的振動運動。振動電機的振動參數(如振幅和頻率)可以調節,以適應不同物料的篩分要求。

篩網:用于篩分和分離物料。篩網通常由金屬絲網或聚合物材料制成,具有不同的孔徑大小。篩網的孔徑?jīng)Q定了物料的篩分效果和分離精度。篩網安裝在篩箱內部,固定在篩箱上方的篩網架上,形成篩分面。

支撐系統:它通常包括支撐彈簧、支撐底座和支撐梁等組成部分。支撐彈簧安裝在篩箱和支撐底座之間,起到緩沖和支撐的作用,減少振動傳遞到地面的影響。支撐底座固定在地面上,支撐梁連接篩箱和支撐底座,使整個篩機結構穩定。

圓形振動篩工作特點

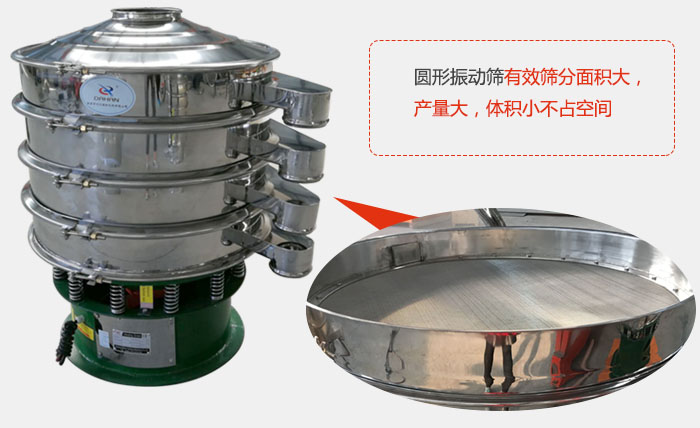

圓形振動篩有效篩分面積大,產量大,體積小不占空間。

1、提高產品質量:準確去除超大污染物,非常適合檢查和篩選生產設施初級側的飼料和次級側的成品。

2、多層分級:可以安裝 1 至4層不同目數的篩網,從而實現 2 至 5 種不同粒度的產品分級。

3、篩分效率高:直徑范圍為 16 英寸(400 毫米)至 79 英寸(2540 毫米),處理能力為 100-3300 公斤/小時,具體取決于產品、網孔尺寸和機器的進料流量。

4、不易堵網:篩網可快速拆卸清洗或更換,篩網下方裝有彈跳球清網裝置,防止篩分細粉等難篩物料時篩網堵塞。

5、易于調整:篩子的振動運動可以水平和垂直運行,并且可以在兩個方向上調節,從而可以輕松快速地改變振動運動,從而改變待篩選材料的行為。

6、占地面積?。?/span>結構簡單、體積小,可以輕松安裝到生產線中,提供最佳的篩選能力,而不需要過多的占地面積。

圓形振動篩技術參數

型 號 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直徑mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
篩網面積m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
篩網規格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
進料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效篩面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
層數 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

圓形振動篩適用行業

食品行業:面粉、豆?jié){、糖果、茴香、馬鈴薯粉、椰奶、干魚粉、果汁、蛋白粉、麥芽糊精、脂肪粉、砂糖、酵母、果汁、醬油等。

化工行業:洗衣粉,樹脂粉、橡膠粉、顏料、油漆、純堿、硫酸鈉、硫酸、聚乙烯吡咯烷酮、檸檬粉、橡膠、塑料等。

醫藥行業:中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等。

陶瓷行業:氧化鋁、石英砂、泥漿、噴霧土粒。

冶金行業:氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

其他行業:涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收。

圓形振動篩適用行業:食品,陶瓷,醫藥,冶金,化工等行業。

物料 比重 目數 處理方法 產量
(kg/hr T/hr)
推薦型號
小麥淀粉 1 250 目 3200 T DH-1200-1S
面粉 0.6 24 目 1500㎏ DH-1000-1S
醬油 1 100 目 6500 T DH-1200-1S
1.2 30/80 目 5000㎏ DH-1500-1S
玉米淀粉 0.6 40 目 1600㎏ DH-1000-1S
藥粉 0.8 80 目 550㎏ DH-800-1S
PVC樹脂 1 10㎜/5㎜ 3000㎏ DH-1200-2S
聚乙烯粉末 0.45 48/100 目 100㎏ DH-800-2S
石墨 1.2 16/40/80 目 1400㎏ DH-1000-3S
鉛粉 11.34 10/80 目 1000㎏ DH-1000-2S
剛玉 4 60 目 300㎏ DH-1000-1S
鋁粉 0.9/1.2 80/120 目 350㎏ DH-800-2S
電極粉 0.95 20/200 目 550㎏ DH-1000-2S
高嶺土 0.4 100 目 200㎏ DH-1000-1S
泥漿 1.1 250 目 3200㎏ DH-1000-1S

圓形振動篩怎么調振動的強弱及角度?

圓形振動篩怎么調振動的強弱

1、需要知道圓形振動篩電機的角度,這個根據圓形振動篩上所安裝減震彈簧的數量來判斷的,比如圓形振動篩上安裝有12根彈簧,那么兩個彈簧之間就是30度,將上下偏心塊的中心各對準彈簧的中心時,電機角度就為30度,以此類推。

2、當你想讓篩面上的物料迅速向四周擴散或是加快擴散時,需要把旋振篩的電機夾角調小,比如調到30度,或是20度,或是更小,角度越小物料向四周擴散的越快,反之就會越慢,當角度達到90度時,物料就會向篩面中心集中。

圓形振動篩維護保養

圓形振動篩維護保養:振動篩底座調試安裝。

一、圓形振動篩需要定期檢查篩網的表面是否有破損,如果有破損需要及時更換,以免造成產品的篩分不合格。

二、檢查彈簧部件是否有松動,如果有松動需要用扳手上緊,以達到較好的篩分效果。

三、檢查圓形篩的篩框的V型圈是否有破損,如果有破損需要及時修補,防止物料泄露。

四、檢查電機,定期從黃油嘴處加注黃油。

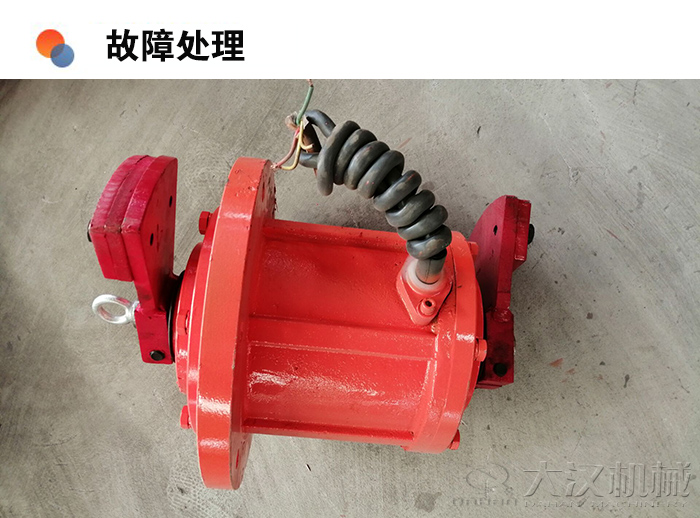

圓形振動篩故障處理

振動電機展示圖片與適用產品展示圖

圓形振動篩廠家批量展示圖片以及廠房展示

上下重錘的調整方法:

1、改變上下重錘的相位角,可以改變篩網上物料的運動軌跡和停留時間。為使篩機適應各種物料所需的分離狀態,如物料的分布、處理量、分離效率、過網率等各種變化,應將它調整到狀態。

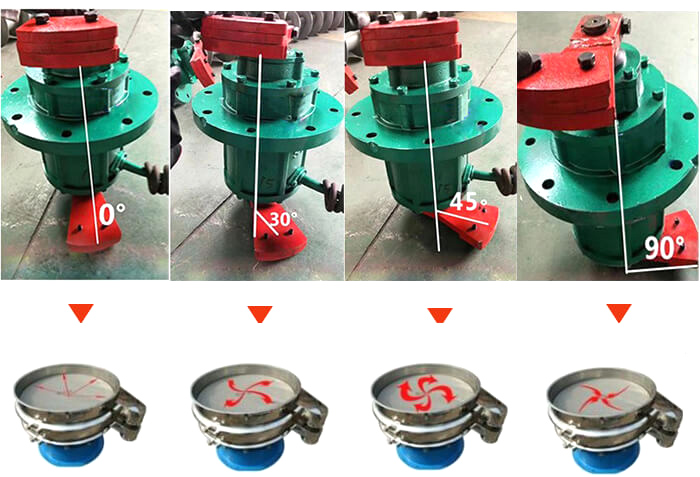

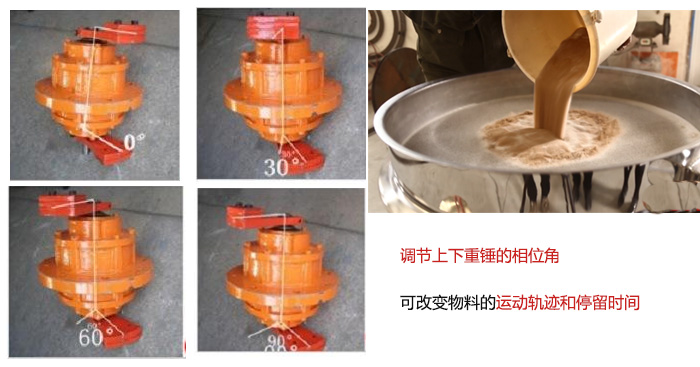

圓形振動篩振動電機偏心塊夾角展示圖

2、圓形振動篩分機上錘不可調整角度,打開底桶調整孔,松開下重錘固定螺栓,根據所篩分物料軌跡,向出料口反方向調整上下重錘的相位角(參照下圖)。然后將少量物料放在篩網上面,使篩機運轉,做篩面物料運動軌跡檢查,如處理參數都達到效果時,停機上緊固定螺栓,調整就結束了(切記上緊固定螺栓)。

注:有時因物料的比重、濕度、堆放傾斜角等參數的影響,調整相位角時不可能一次調整成功,所以請用戶要有充分的耐心進行調整,使篩機發揮應有的高效率。

3、附加重塊的調整。在上下重錘的一測裝有附加重塊,它的作用是增加篩機的激振力,根據用戶篩機的層數、物料比重不同來增減激振力,增減附加重塊的多少可以使篩機達到篩分效果。

不同產品類型展示圖

旋振篩直線振動篩,搖擺篩超聲波振動篩試驗篩
