礦用直線振動篩

礦用直線振動篩

產品名稱:礦用直線振動篩 價格:15000-70000元

產品型號:100-1250

礦用直線振動篩也叫礦用直線篩,采用雙振動電機自同步技術,篩箱運動軌跡為直線,多層篩網產生數種規格的篩上物、篩下物,分別從各自的出口排出,具有具有耗能低、產量高、結構簡單、易維修的特點。

給料粒度:≤100mm 產量:200噸/時

網孔尺寸:1-20mm 篩面傾角:0-15°

咨詢報價銷售熱線:0373-268 2333

礦用直線振動篩介紹

礦用直線振動篩簡稱礦用直線篩,主要是對物料進行分級、脫水、脫介、脫泥等,由于其運動軌跡為直線,因此也被稱為直線脫水篩。該系列礦用直線振動篩廣泛應用于砂石料廠水洗砂、選煤廠煤泥回收、選礦廠尾礦干排等,處理量大,脫水效果好。

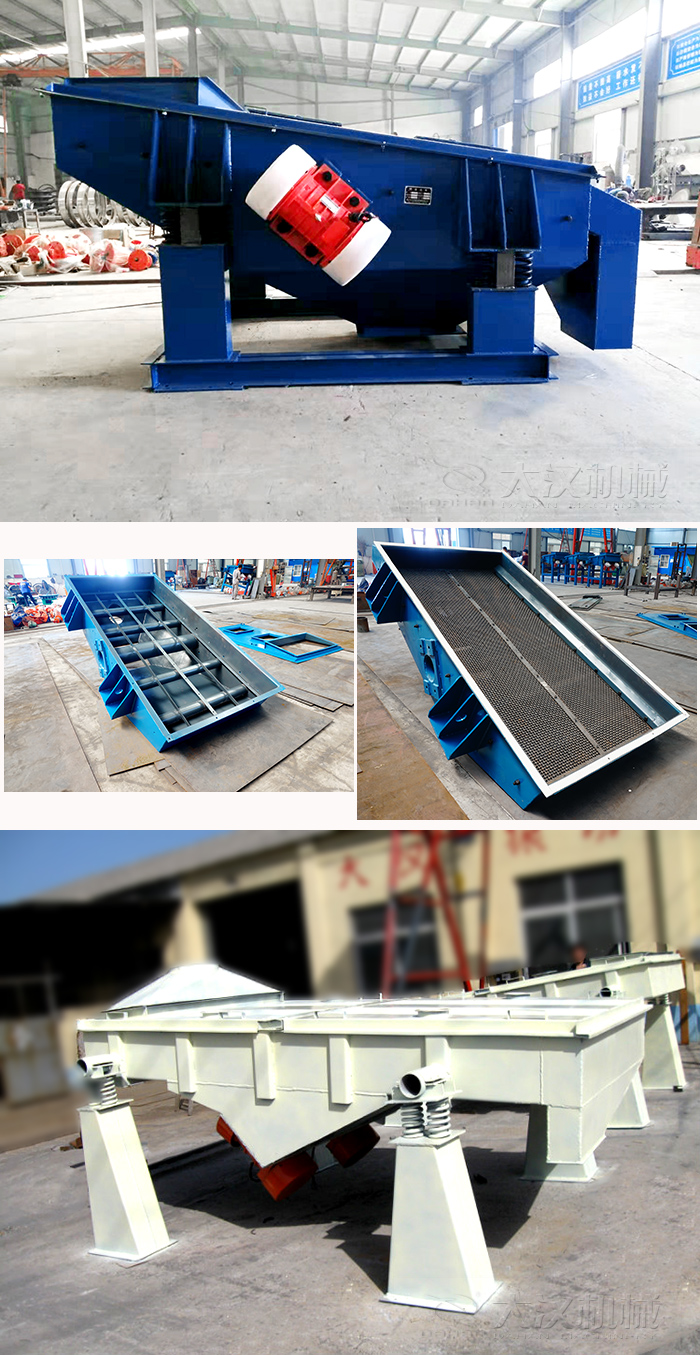

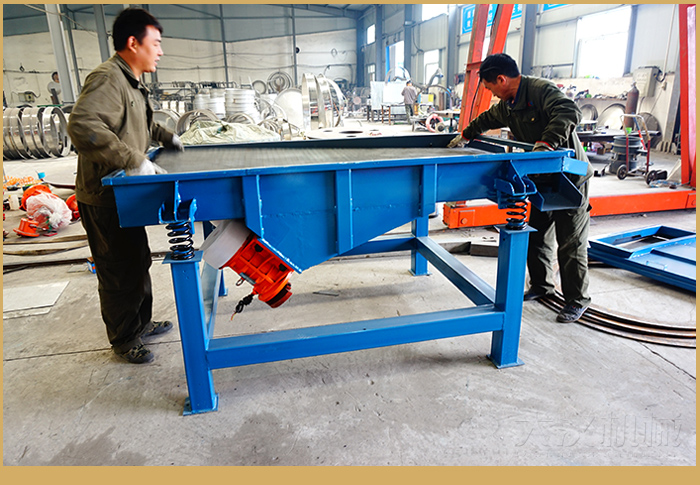

高清實拍

大型礦用直線振動篩:礦用振動篩底框,礦用直線振動篩網,小型直線振動篩。

礦用直線振動篩技術參數

型號 篩面面積
(m2)
篩面傾角
(°)
網孔尺寸
(mm)
寸給料粒度
(mm)
處理量
(t/h)
雙振幅
(mm)
功率
(kw)
振次
(t/min)
SZS615 0.9 0~10 1-20 <50 <30 6-8 0.55×2 960
SZS815 1.2 0~10 1-20 <50 <50 6-8 0.75×2 960
SZS1020 2.0 0~10 1-50 <100 <100 6-8 0.75×2 960
SZS1224 2.88 0~15 1-50 <100 <120 6-8 1.5×2 960
SZS1530 4.5 0~15 1-50 <100 <200 6-8 1.5×2 960

礦用直線振動篩適用行業

礦用直線振動篩適用行業:洗砂行業,污水處理,尾礦干排,煤泥脫水。

洗砂行業:主要應用于攪拌機后的渣水分離,將沙子與水泥分離,沙子選出達到建筑的使用要求。

煤泥脫水:洗煤工藝中將洗凈的煤與泥水分離,成品煤與泥水分離。

尾礦干排:主要針對尾礦中的渣水進行分離,廣泛應用于鐵、金、銅、釩、鉛鋅、石墨等尾礦處理。

污水處理:針對污水預處理環節進行固液分離,應用于污水中的垃圾分離、大顆粒去除以及精細過濾。

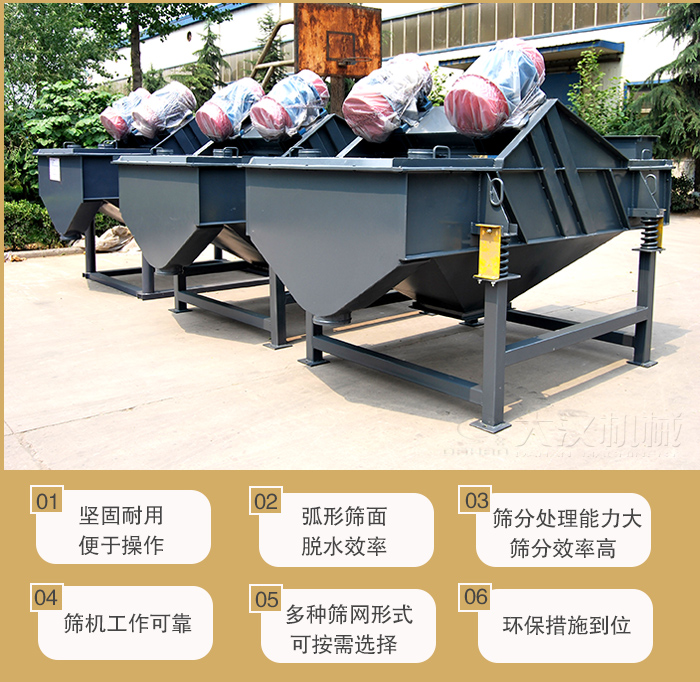

礦用直線振動篩主要特點

礦用直線振動篩主要特點:1,堅固耐用便于操作2,弧形篩面,脫水效率。3,篩分處理能力大篩分效率高。4,篩機工作可靠。5,多種篩網形式可按需選擇。

1、整機結構簡單,堅固耐用,便于操作;

2、篩機整體為水平安裝,但篩網呈負角安裝,以保證強制脫水效果,入料段設置弧形篩面,提高脫水效率;

3、設置給料箱,保證物料能夠均勻給入篩面,篩分處理能力大,篩分效率高;

4、篩框采用特殊降噪材料,并用高強螺栓聯接,確保篩機工作可靠;

5、篩網可選擇不銹鋼復合篩網,張緊式安裝,或不銹鋼焊接條縫篩板,壓緊式安裝,用戶可根據實際需求選擇;

6、在其施工現場沒有的污染,改善了加工廠的環境,排放標準也符合規定。

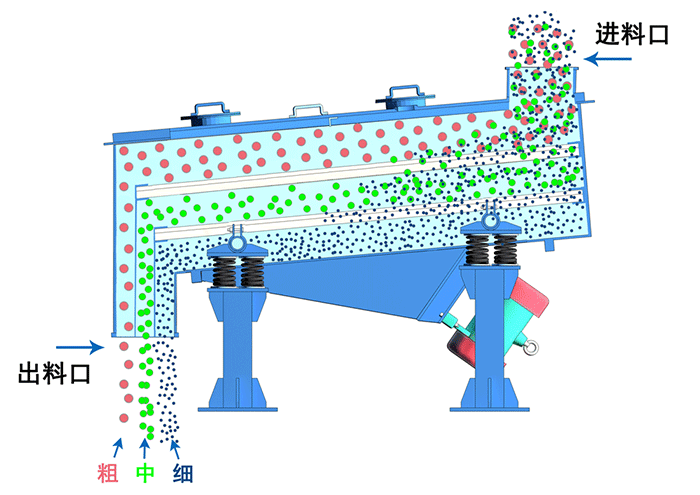

礦用直線振動篩工作原理

該系列脫水篩采用了雙電機自同步技術,通用型偏心塊、可調振幅振動器。通過膠帶連軸分別驅動兩個互不聯系的振動器作同步反向運轉,將兩臺振動電機產生的離心力合為一個激振力,帶動整個篩體做周期性往復運動,從而達到分級脫水效果。

礦用直線振動篩工作原理:該產品主要由篩箱、激振器、支承系統及振動電機組成所以該產品的工作還是借助于振動電機的振動和激振器的作用下,完成篩箱內的物料篩分目的。

礦用直線振動篩主要由篩箱、激振器、支承系統及振動電機組成。

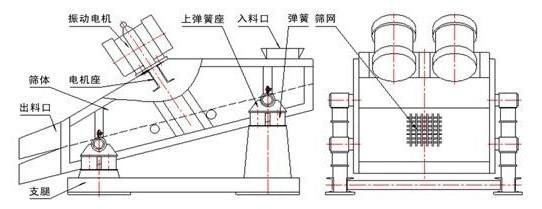

礦用直線振動篩結構圖展示

礦用直線振動篩安裝與維護

安裝現場圖

安裝前的準備

⒈檢查電機標牌是否與要求相符。

⒉用500伏兆歐表測量絕緣電阻,其值應對定子繞組進行干燥處理,烘干溫度不能超過120℃。

⒊檢查電機各緊固件,謹防松動。

⒋檢查電機表面有無損壞、變形。

⒌檢查是否轉動靈活,若有異常,應排除。

⒍檢查電源,是否缺相,并空載運行5分鐘。

安裝與調整

⒈電機應緊固在安裝面上,安裝面必須光滑、平整。

⒉電機可水平安裝。

⒊電機引線采用四芯橡膠電纜YZ-500V,接電源時引出線電纜不允許有急折,并與振動體可靠固定。

⒋電機應有可靠的接地,電機內有接地裝置,引線端有標志,亦可利用底腳堅固螺栓接地。

⒌激振力的調整。

使用與維修

⒈本機應裝設電氣保護裝置。

⒉本機運行初期,每天至少檢查地腳螺栓一次,防止松動。

⒊當電機旋轉方向不符合要求時,調整電源相序即可。

⒋電機應保證潤滑良好,每運行二周左右補充鋰基潤滑脂(ZL-3)一次,加油時,通過油杯加入適量鋰基潤滑脂。當采用密封軸承時,電機沒有安裝油杯。

⒌本機累計運行1500小時后,應檢查軸承,若有嚴重?fù)p傷時應立即更換。

⒍本機停置較長時間后再次使用時,應測量絕緣電阻,用于500伏兆歐表測量,應大于0.5兆歐。

日常保養

⒈啟動前:

⑴檢查粗網及細網有無破損

⑵檢查運輸支撐是否拆除。

⒉啟動時:

⑴注意有無異常雜音

⑵電流是否穩定

⑶振動有無異狀

⒊使用后:每次使用完畢即清理干凈.

定期保養

定期的檢查粗網,細網和彈簧有無疲勞及破損,機身各部位是否因振動而產生損壞,需添加潤滑油的部位必須加油潤滑。
