振動輸送機

一、振動輸送機產品介紹：

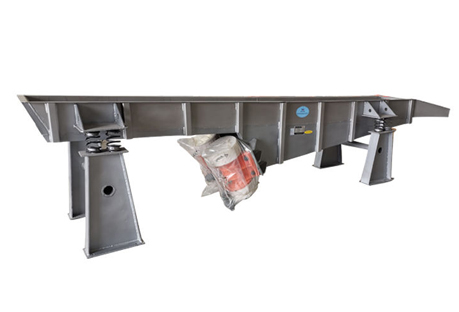

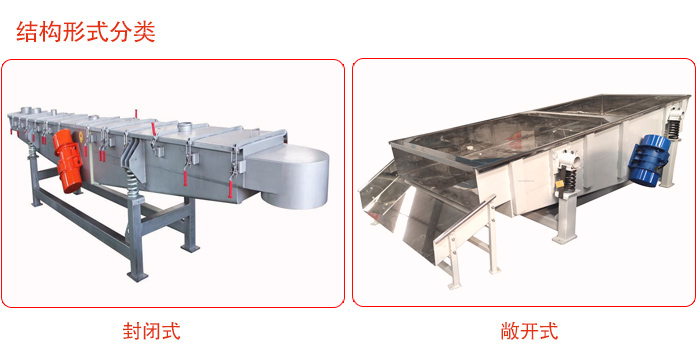

ZPS振動輸送機采用振動電機作為振動源，使物料被拋起同時向前做直線運動，達到輸送的目的，有敞開式、封閉式兩種，料槽橫截面可以做成圓形、矩形或梯形等多種型式，料槽的進料和出料也可根據需要制成一點進料、一點出料、多點出料、多點進料等多種形式。

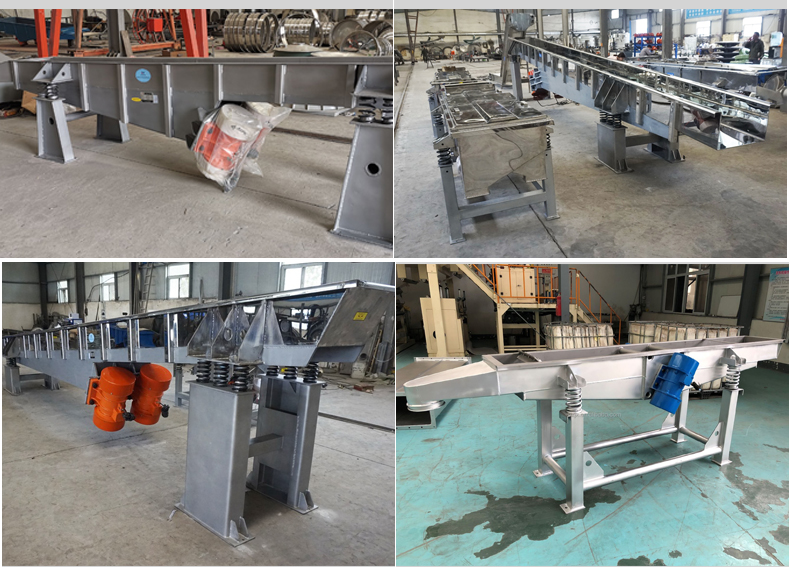

二、振動輸送機圖片：

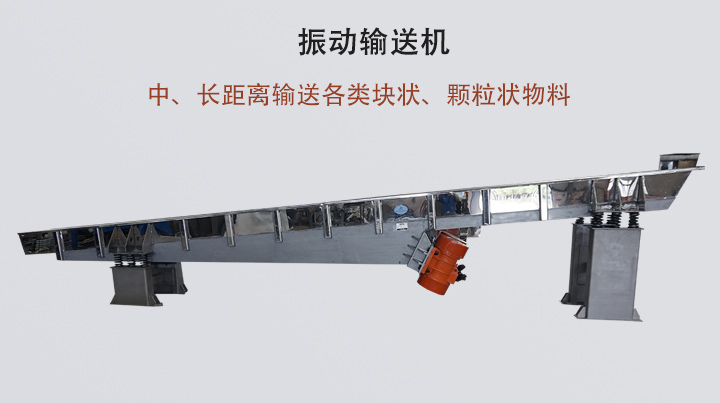

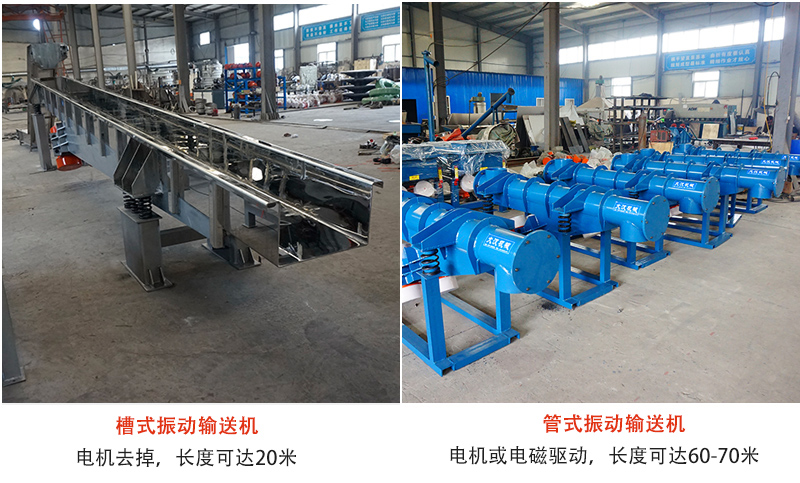

三、振動輸送機分類：

1、槽式振動輸送機（普通型振動輸送機）

槽式振動輸送機（普通型振動輸送機）：以振動電機為振動源，使物料向上拋起并向前移動，靠輸送槽的往復振動輸送物料電機的安裝位置可以在上側、下側或兩側，輸送機長度可達20米，多機軟連接可隨需要任意延長，并可向上≤10°傾斜輸送。

2、管式振動輸送機：在封閉的圓管內中以受控速率水平輸送粉末、顆粒物料，可將幾節輸送管連接起來同步輸送，也可以實現多點進料和排料，密封結構，輸送長度可達60-70米，可根據要求選用電機或電磁驅動。

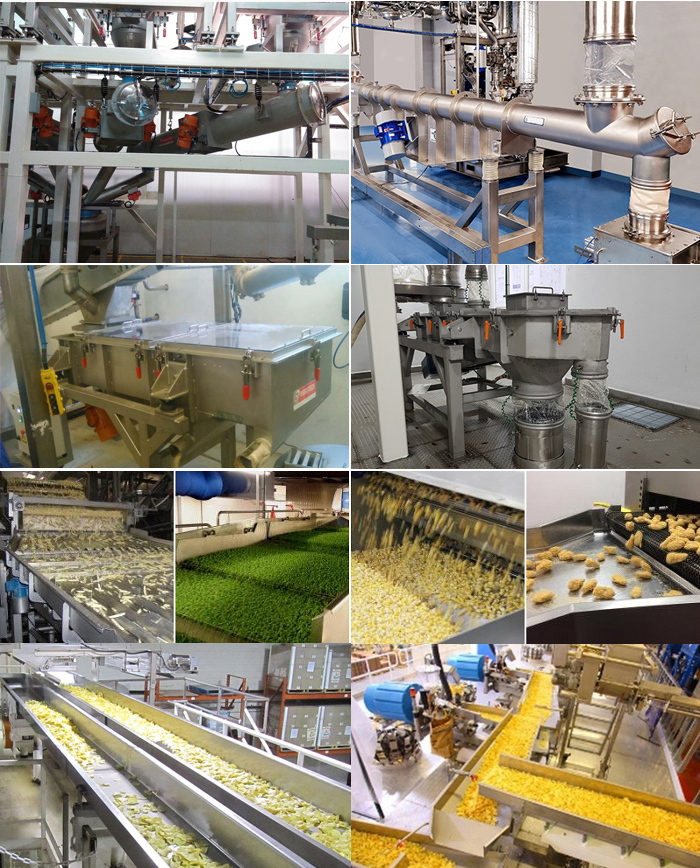

四、振動輸送機應用范圍

振動輸送機可廣泛用于冶金、化工、建材、糧食、輕工等行業進行中長距離輸送各類塊狀、顆粒狀物料，如食品加工、鋸木廠、紙漿和紙板廠以及生物燃料自動化生產線上。以下是振動輸送機的一些常見應用范圍：

食品加工行業：谷物、糖、咖啡豆、堅果、蔬菜、水果等顆粒狀或塊狀食品原料的輸送和分配。

化工工業：化學品、塑料顆粒、顏料、橡膠顆粒等粉末狀或顆粒狀物料的輸送和分配。

礦業和建筑行業：礦石、砂石、水泥、石膏等顆粒狀物料的輸送和分配。

制藥工業：藥物原料、藥粉、膠囊、片劑等的輸送和分配。

冶金和金屬加工行業：鋼鐵、鋁、銅等金屬顆?；蛩榱系妮斔秃头峙洹?/p>

農業和飼料加工行業：飼料、飼料成分、農產品等顆粒狀物料的輸送和分配。

包裝行業：瓶裝食品、藥品、化妝品等物料的輸送和排列。

研究實驗室：實驗樣品的輸送和分配。

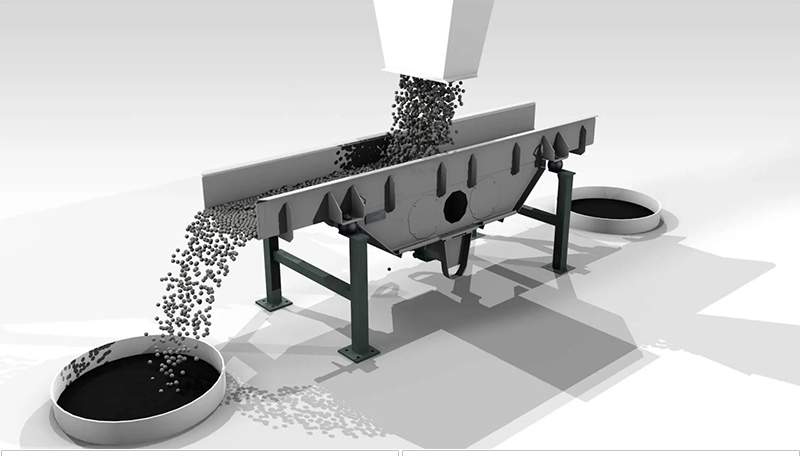

五、振動輸送機工作原理：

振動輸送機采用兩臺振動電機作為激振動源，運用自同步原理，兩臺振動電機反向轉動，使輸送機底部平衡架產生往復振動，經過主振簧與導向板簧的作用，帶動上部輸送槽振動，從而達到輸送物料的目的。

六、振動輸送機視頻：

七、振動輸送機特點：

1、可把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去，自動化程度高。

2、料槽寬度從6 英寸到5英尺，長度可達30英尺，輸送長度可達 10 米，可多臺機器串聯使用，實現長距離輸送。

3、料槽的進出料也可根據需要做成單點/多點進料、單點/多點出料等形式。

4、可以調節激振力，可隨時改變和控制流量，調節方便穩定

八、振動輸送機技術參數

型號		輸送能力 (t/h)	輸送距離 （m）	輸送顆粒 （mm）	雙振幅 （mm）	頻率 (Next / min)	功率 （kw）	電流 （A）	基礎垂直動載荷 （N）	重量 （kg）
ZPS-3	Ⅰ	11	3	30	4-6	1450	0.75×2	1.84×2	1570	308
	Ⅱ	17		60					2140	420
	Ⅲ	25		100					2300	450
ZPS-4	Ⅰ	11	4	30	4-6	1450	0.75×2	1.84×2	2650	520
	Ⅱ	17		60					2960	580
	Ⅲ	25		100					3160	620
ZPS-5	Ⅰ	9	5	30	4-6	1450	1.5×2	3.84×2	3320	650
	Ⅱ	15		60					3520	690
	Ⅲ	23		100					3670	720
ZPS-6	Ⅰ	9	6	30	5-7	960	2×2	4.1×2	4030	790
	Ⅱ	13		60					4390	860
	Ⅲ	23		100					5610	1100
ZPS-7	Ⅰ	9	7	30	5-7	960	2×2	4.1×2	6120	1200
	Ⅱ	13		60					6890	1350
	Ⅲ	20		100					7190	1410
ZPS-8	Ⅰ	7	8	30	5-7	960	2.5×2	5.75×2	8160	1600
	Ⅱ	12		60					8780	1720
	Ⅲ	8		100					9340	1850
ZPS-9	Ⅰ	5	9	30	6-8	960	3.7×2	7.4×2	10710	2100
	Ⅱ	10		60					11480	2250
	Ⅲ	15		100					12250	2400
ZPS-10	Ⅰ	5	10	30	6-8	960	3.7×2	7.4×2	12760	2500
	Ⅱ	10		60					13520	2650
	Ⅲ	15		100					14290	2800
ZPS-12	Ⅰ	4	12	30	6-8	960	3.7×2	7.4×2	13830	2800
	Ⅱ	8		60					14800	2900
	Ⅲ	12		100					15870	3110

ZPS電機振動輸送機，可根據用戶需要制成：

下振式(X)：振動電機置于輸送機下面；

上振式(S)：振動電機置于給料機上面；

調速式(T)：振動電機的振頻可在0—額定頻率范圍內地無級調速；

敞開式(K)：輸送機上面敞開，比較適于下振式；

密封式(F)：輸送機除進出料口外，全部密封；

基座式(Z)：對于大型（重型）輸送機，一般采用座式結構。

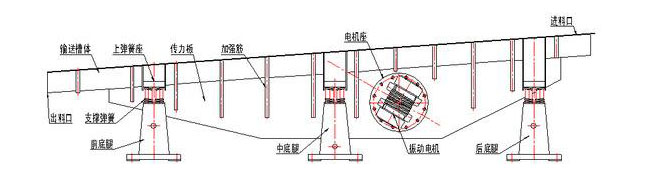

九、振動輸送機結構圖：

振動輸送機是由槽體、槽架、底架、主振簧、導向板、隔振簧、驅動裝置及進出料口等組成。

1、驅動裝置：可以安裝在設備的兩側，也可以安裝在上部或下部，如無特殊要求，一般安裝在兩側。

2、槽體：是用來輸送物料的，其在振動過程中直接將能量傳遞給物料，使物料沿輸送方向作連續拋擲運動。可選擇U型槽和管狀的，也可以制成敞開式或密封式，以滿足不同的工藝流程。料槽的進料和出料也可根據需要制成單點/多點進料，單點/多點出料等多種型式。

3、主振彈簧、槽架、槽體及底架部分的有機結合，組成一個完整彈性工作系統，輸送物料時，該彈性系統工作于低臨界共振狀態下，主振彈簧將槽架與底架彈性連接，并支撐一部分槽架和槽體的重量。

4、導向板：對槽架和底架的振動方向起導向作用。

5、槽架：一是隔熱，將輸送熱料時槽體的熱量與彈性元件隔開；二是槽體受熱伸長不會影響主振簧的工作剛度，以免引起嚴重的彎曲振動和振動方向的偏離；三是支撐并固定槽體，使槽體和槽架形成一個完整的工作質體。

十、振動輸送機外形尺寸：

型號		L	L1	L2	L3	b	b1	b2	b3	h	h1	h2	a	a1
ZPS-3	Ⅰ	3260	1310	3000	300	998	490	300	400	1000	120	80	180	280
	Ⅱ	3280	1310	3000	300	1098	590	400	500	1040	150	90	200	300
	Ⅲ	3330	1310	3000	300	1198	690	500	600	1080	180	100	250	350
ZPS-4	Ⅰ	4260	2160	4000	500	998	490	300	400	1000	120	80	180	280
	Ⅱ	4280	2160	4000	500	1098	590	400	500	1040	150	90	200	300
	Ⅲ	4330	2160	4000	500	1198	690	500	600	1080	180	100	250	350
ZPS-5	Ⅰ	5260	3600	5000	650	1150	490	300	400	1050	120	80	180	280
	Ⅱ	5280	3600	5000	650	1250	590	400	500	1100	150	90	200	300
	Ⅲ	5330	3600	5000	650	1350	690	500	600	1130	180	100	250	350
ZPS-6	Ⅰ	6260	4400	6000	700	1150	490	300	400	1050	150	80	180	280
	Ⅱ	6280	4400	6000	700	1250	590	400	500	1100	180	90	200	300
	Ⅲ	6330	4400	6000	700	1350	690	500	600	1130	200	100	250	350
ZPS-7	Ⅰ	7260	5000	7000	800	1150	490	300	400	1080	150	80	180	280
	Ⅱ	7280	5000	7000	800	1290	600	400	500	1130	200	90	200	300
	Ⅲ	7330	5000	7000	800	1390	700	500	600	1150	200	100	250	350
ZPS-8	Ⅰ	8260	5500	8000	985	1190	500	300	400	1180	150	80	180	280
	Ⅱ	8280	5500	8000	985	1290	600	400	500	1150	180	90	200	300
	Ⅲ	8330	5500	8000	800	1390	700	500	600	1180	200	100	250	350
ZPS-9	Ⅰ	9260	6000	9000	1200	1190	500	300	400	1180	150	80	180	280
	Ⅱ	9280	6000	9000	1200	1390	700	400	500	1180	180	90	200	300
	Ⅲ	9330	6000	9000	1200	1490	800	500	600	1220	200	100	250	350

十一、振動輸送機客戶案例：

振動輸送機可廣泛用于冶金、化工、建材、糧食、輕工等行業進行中長距離輸送各類塊狀、顆粒狀物料，如食品加工、鋸木廠、紙漿和紙板廠以及生物燃料自動化生產線上。

以下是一些振動輸送機的客戶案例應用表格：

應用行業	公司名稱	應用描述
食品加工	安徽某食品有限公司	用于將谷物從倉儲區輸送到生產線上的加工設備
化工工業	山西某化工集團	用于將粉末狀化學品從儲存?zhèn)}庫輸送到生產線的分配系統
礦業和建筑	焦作某礦業公司	用于將砂石和礦石從礦場輸送到加工廠的物料輸送系統
制藥工業	佛山某制藥有限公司	用于將藥物原料從儲存罐輸送到藥品生產線的配料系統
冶金工業	陜西某冶金集團	用于將熔融金屬從冶煉爐輸送到鑄造設備的金屬流動控制系統
農業和飼料加工	山東農業有限公司	用于將飼料顆粒從儲存?zhèn)}庫輸送到飼料生產線的自動化供料系統
包裝行業	廣州包裝集團	用于將包裝材料和產品從倉庫輸送到包裝線的物料供應系統
研究實驗室	中山某實驗室	用于將實驗樣品從存儲區域輸送到實驗臺上的樣品分配系統

這些案例展示了振動輸送機在不同行業中的實際應用。具體的應用場景和要求會因客戶需求和物料特性而有所不同。這些案例表明振動輸送機在各個行業中發揮著重要的作用，提高了生產效率和物料處理的性。

十二、振動輸送機選型需知：

1）ZDS振動輸送系統為非標傳動設備，其中許多信號規格、表中所列設備、型號及規格數量較多，表中所列設備型號及規格數量均為定型值，僅作為參考時用戶選擇機器。

2）本機振動電機或激振器的激振源可安裝在設備兩側，也可安裝在上部或下部，如無特殊要求按側裝供貨。

3）可現場測繪，非標設計，滿足特定要求。
