塑料顆粒振動篩

塑料顆粒振動篩

產品簡介: 塑料顆粒振動篩針對于塑料顆粒大小不同的物料進行篩分,實現不同大小顆粒進行分級,該振動篩多采用直線振動篩進行篩分,塑料顆粒振動篩適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。

咨詢報價銷售熱線:0373-268 2333

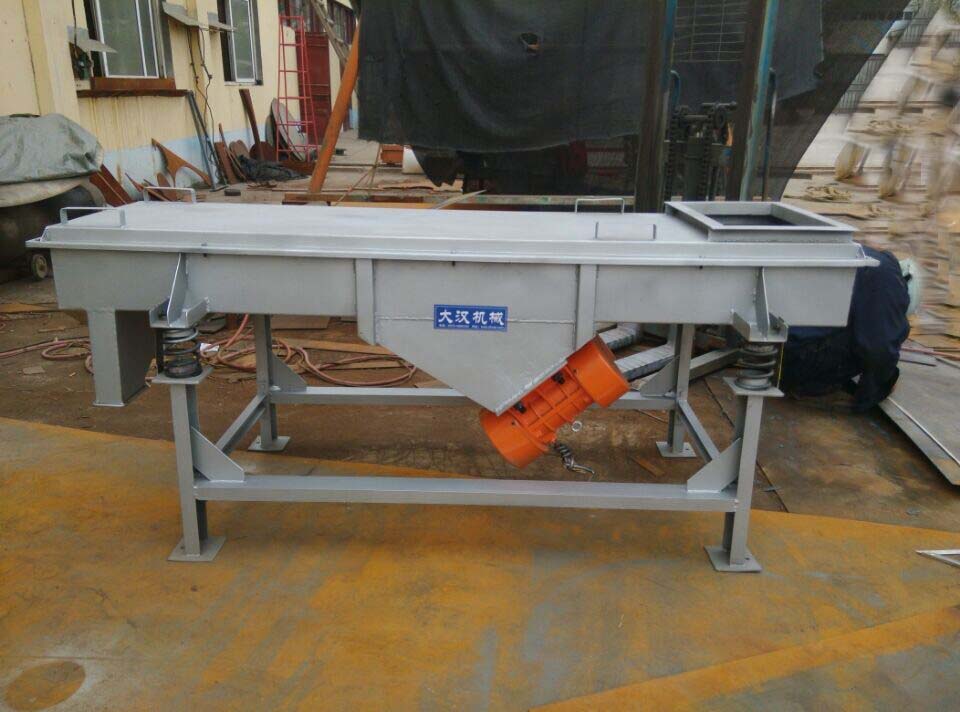

篩分塑料顆粒試機現場

關于大漢牌塑料顆粒振動篩

我廠生產的DZSF系列塑料顆粒振動篩是多年來我廠工程技術人員廣泛聽取用戶反饋信息,不斷對產品設計進行改進,多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。

一、塑料顆粒振動篩簡述:

 塑料顆粒振動篩針對于塑料顆粒大小不同的物料進行篩分,實現不同大小顆粒進行分級,該振動篩多采用直線振動篩進行篩分,塑料顆粒振動篩適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。

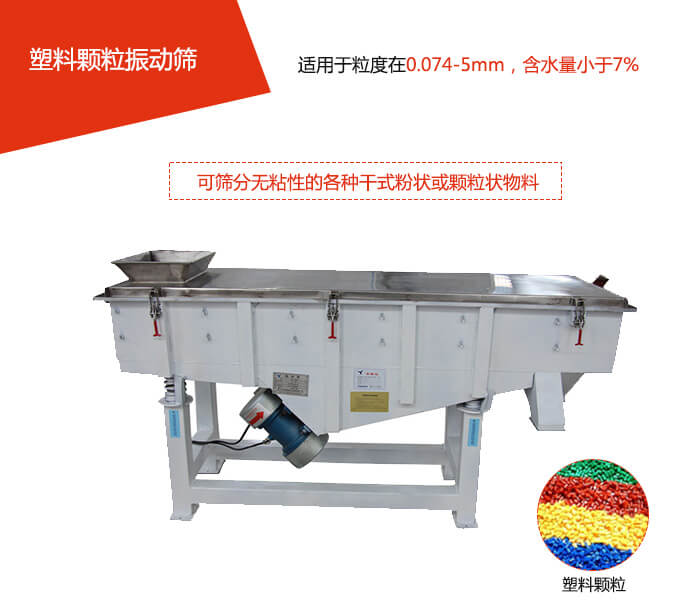

塑料顆粒振動篩整機展示圖

針對不同物料的適用該設備的出料口以及篩層有不同的選擇如下所示。

不銹鋼塑料顆粒振動篩展示 帶角度塑料顆粒振動篩展示 多層塑料顆粒振動篩展示

單層塑料顆粒振動篩展示 520一層塑料顆粒振動篩展示圖 五層塑料顆粒振動篩展示圖

二、塑料顆粒振動篩工作特點:

1,塑料顆粒振動篩材質分為碳鋼與不銹鋼兩種,根據不同物料的特性進行選擇合適的材質。

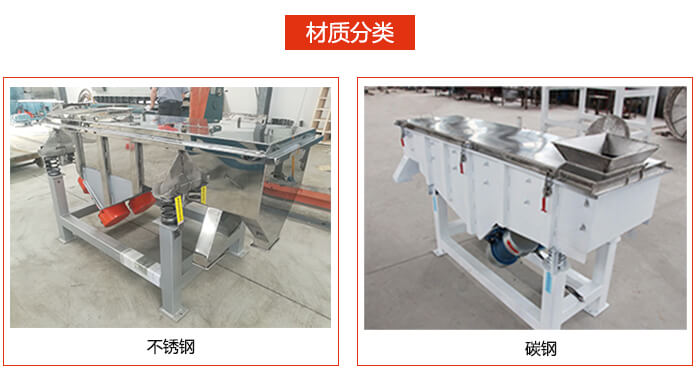

塑料顆粒振動篩不同材質展示圖

2,該設備網架有木質,不銹鋼,以及錳鋼三種。木質價格便宜,不銹鋼干凈衛生,錳鋼材質堅固耐用。

塑料顆粒振動篩不同材質的網架展示圖

3,該篩分設備篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

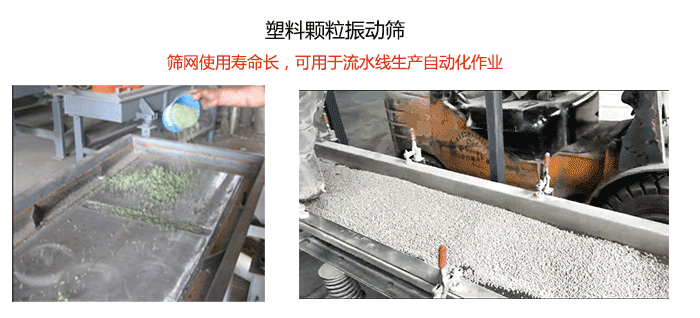

塑料顆粒振動篩流水線使用現場圖

 三、塑料顆粒振動篩主要適用行業:

塑料顆粒振動篩廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

塑料顆粒振動篩應用行業

四、塑料顆粒振動篩型號說明:

D----------------------------------電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF---------------------------------篩分機

1030-------------------------------篩面尺寸(1000mm寬x3000mm長)

1----------------------------------一層(一層篩網二個出料口)

S---------------------------------(304不銹鋼)鋼板材質

五、塑料顆粒振動篩篩分原理:

 DZSF系列塑料顆粒振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,物料從給料機均勻地進入篩分機的進料口,在激振力和物料自重力的合力作用下,物料向出料口方向邊跳動邊篩分,通過多層篩網篩分出數種產品和不合格的篩上、篩下物分別從各自的出口排出,流入料倉或盛料筒.從而達到對物料進行篩選和分級的目的。

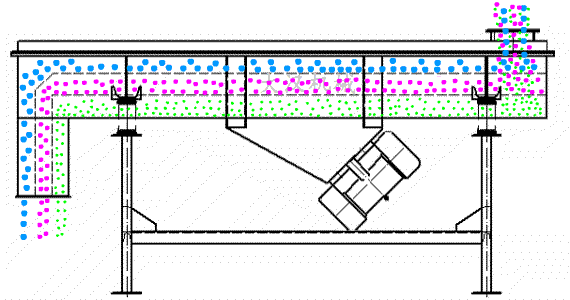

直線振動篩工作原理



六、塑料顆粒振動篩主要技術參數和外形尺寸:

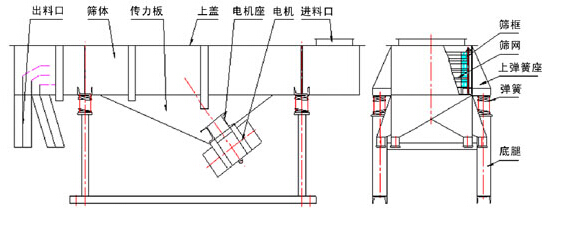

塑料顆粒振動篩結構展示圖

型號 篩面尺寸
(mm)
篩面層數 網孔尺寸
處理量
(t/h)
振次 雙振幅
(mm)
電機功率
(kw)
振動方向角 外形尺寸
(長×寬×高)mm
DZSF515 500×1500 2-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

七、塑料顆粒振動篩結構說明:

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。

2、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。

3、振動電機:塑料顆粒振動篩采用雙振動電機作為振動源,上下兩端采用偏心塊用來調整物料的運動軌跡,及篩分時長。

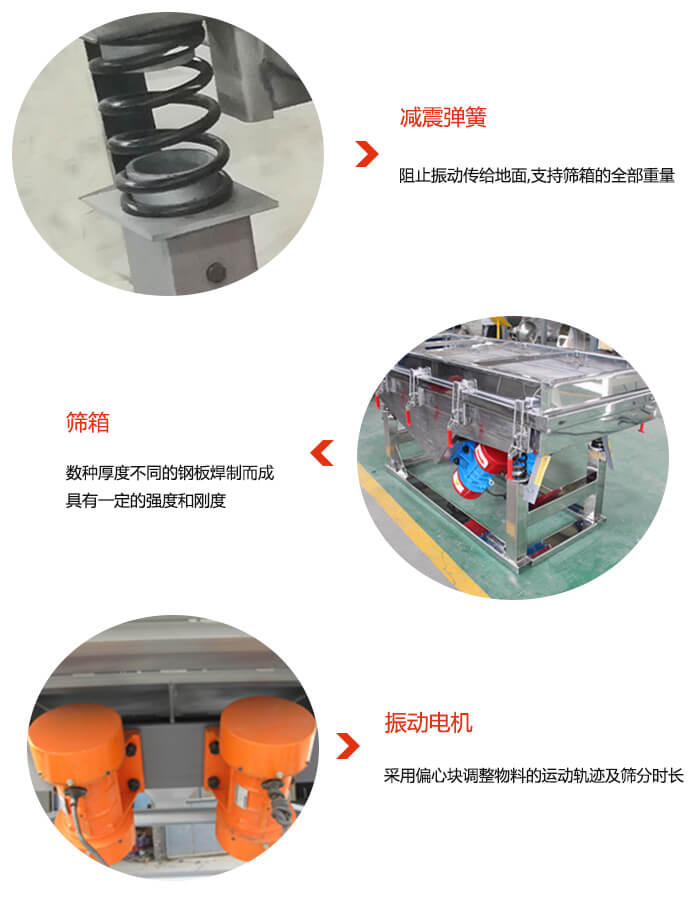

塑料顆粒振動篩振動電機,彈簧等部件特點展示

八、塑料顆粒振動篩安裝調試與使用:

該設備應固定在專用地基上,由預埋螺栓固定。如不打?qū)S玫鼗?,?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線.。

注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

新篩機安裝好以后,應按以下要求檢查:

1、檢查振動電機繞組對地的絕緣電阻,若<20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上,彈簧應完全垂直嵌入彈簧座圈,以保證篩體平衡,篩機的振動部分切勿與機外其它物體有硬性連接或接觸。

3、閉合電源開關,確認振動電機同步反向旋轉,進行10-20分鐘空運轉,設備在運行時如有異常聲音,應迅速關機進行檢查處理。設備運轉正常后,可將少量需篩分的物料通過進料口設入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有大的沖擊,以免損壞篩網,特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數,物料比重不同來增減篩機的激振力(通過調節振動電機兩端偏心重錘的夾角來增減激振力),使篩機達到的篩分效果。

6、設備在停機時產生瞬間的共振區,此時振幅和噪聲會明顯增大,屬正?,F(xiàn)象,設備在開停機前,篩面上不得有存留物料,篩網需經常檢查是否張緊、破損,如有破損要即時更換。
