旋振篩

旋振篩

產品簡介:旋振篩又叫三次元旋振篩,材質上分為碳鋼、不銹鋼、聚丙烯材質,大漢旋振篩廠家愛可以根據物料的特性為用戶提供特殊型號定制.

咨詢報價銷售熱線:0373-268 2333

關于旋振篩

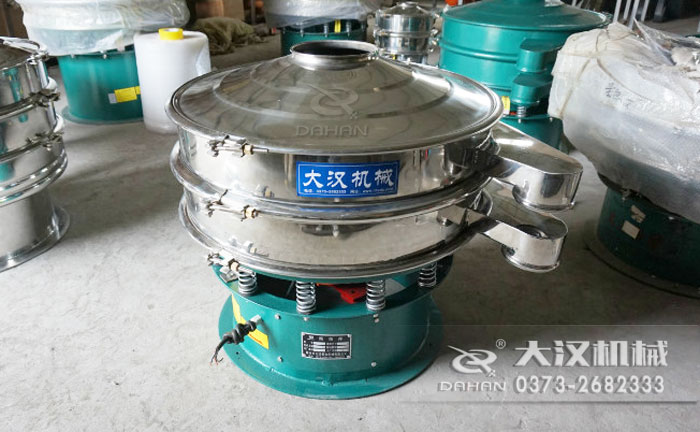

旋振篩又叫三次元旋振篩,是集篩分、除雜、過濾于一體的篩分設備,材質上分為碳鋼、不銹鋼、聚丙烯材質,為了配合不同行業篩分物料的特性及需求,還可以設計成閘門式、加緣式,1-5層篩網設計,可同時進行2-6個不同等級的篩選。

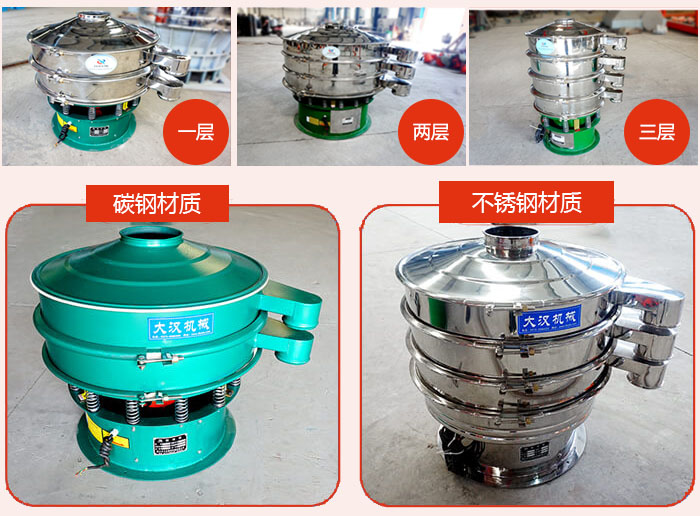

旋振篩層級分類:一層,兩層,三層材質分類:碳鋼,不銹鋼等

旋振篩應用行業

旋振篩應用行業:食品,醫藥,化工,磨料等行業。

食品行業:面粉、淀粉、奶粉、味精、豆?jié){、果汁、醬油、醋等。

化工行業:樹脂粉、顏料、洗衣粉、微粉、油漆、純堿、檸檬粉、橡膠、塑料等。

醫藥行業:中藥粉、藥劑、中西藥顆粒等。

冶金行業:氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

磨料、陶瓷行業:氧化鋁、石英砂、泥漿、噴霧土粒。

旋振篩的特點

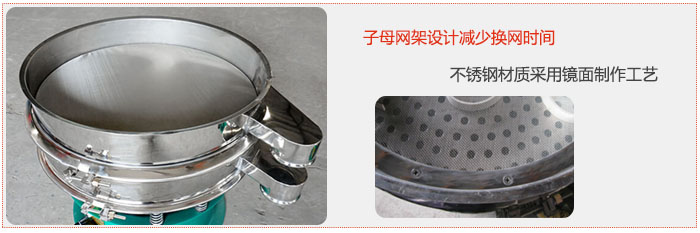

旋振篩采用子母網架設計減少換網時間,不銹鋼材質采用鏡面制作工藝。

1、篩分細至500目或0.028mm,過濾可至5微米;

2、篩網設計有彈跳球清網裝置,通過不斷撞擊篩網達到清網的目的,無堵網現象。

3、全封閉結構,無粉塵溢散,噪音小,耗能低;

4、可篩1至5層篩網,能同時進行2至6個等級的分選或過濾。

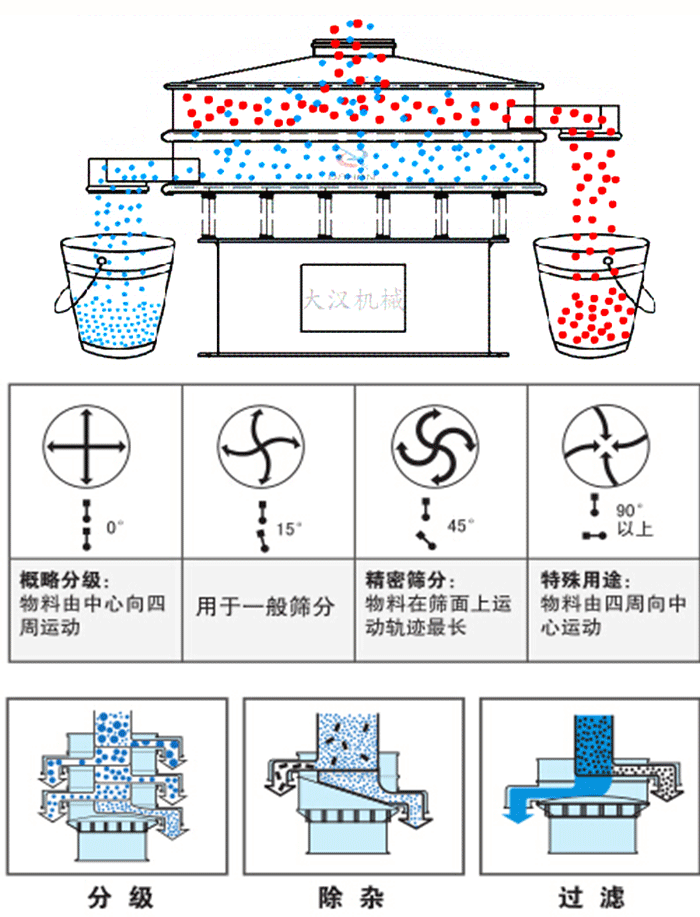

旋振篩工作原理

旋振篩工作原理和偏心塊夾角角度調整:0度屬于概略分級:物料由中心向四周運動。15度用于一般篩分,45度精密篩分物料在篩面上運動軌跡最長。90度特殊用途物料有四周向中間運動。



旋振篩主要由振動電機,篩網,清網裝置,網架,減震彈簧,底座等部組成,不銹鋼旋振篩啟動后,由電機驅動重錘激振,篩體產生水平、垂直、傾斜的三次元運動,使物料在篩網上被拋起并由中央向外旋轉擴散到出料口排出,物料在篩網上面的運動中,細小顆?;蛞后w透過篩網,通過選擇安裝相應的篩網和篩網層數使物料完成篩選分級或過濾,分選出的物料由各自的出料口分別自動排出。

大漢旋振篩代號示意圖

DH----------------------------------大漢標志

6000---------------------------------篩面尺寸

3-------------------------------------三層(三層篩網四個出料口)

S(P)-----------------------------------鋼板材質【S代表不銹鋼,P代表普碳鋼】

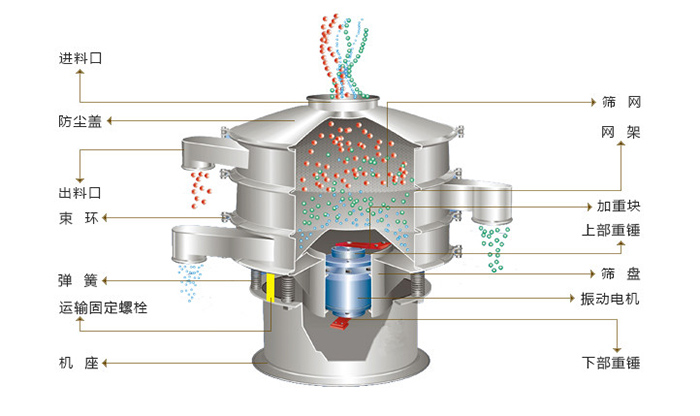

旋振篩結構圖與尺寸表:

旋振篩結構:進料口,防塵蓋,出料口,束環,彈簧,網架,篩網,加重塊,篩盤,振動電機,下部重錘。

型 號 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直徑mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
篩網面積m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
篩網規格(目) 2-500
進料粒度mm <Φ10 <Φ15 <Φ20 <Φ30
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效篩面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
層數 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3



旋振篩安裝與調試

一、安裝

旋振篩被安放特定位置后,注意本機械必須出在水平位置,否則,會影響本機的運轉。機械的電源線必須要與保護電機裝置設備的形狀連接。

二 、運轉前檢查

1、 機身是否處在水平狀態。

2、機座是否固定妥當。

3、細網是否鋪平。

4、機身框架的束環螺絲是否鎖緊。

5、進料管與篩網間的距離是否足夠。

6、機身是否接觸到其他物品。

三、運轉時注意事項

1、是否有異常雜音。

2、電機是否依機身箭頭所示的方向轉動。

3、 細網是否太松。

4、電機電流是否正確,是否單向運轉。

旋振篩換網圖示

旋振篩換網1,去除舊網。2,將新的篩網平鋪在網架上。3,用束環固定篩網。3,拉緊篩網并擰緊束環,換網完成。



1、先把束環鎖緊螺絲松開,卸下篩框,將已破損的篩網取下;

2、把篩網平鋪在固定網架上,壓旋振篩上壓網圈,把固定螺絲對稱擰緊,同時把篩網拉緊,使整個網面平整,受力均勻;

3、裝上托球板(注意:托球板和直線篩壓網圈的相對位置是固定的);

4、從橡膠塞處把橡膠球放入篩網中間,后把橡膠塞堵上,即完成裝網。

注意事項:

1、旋搖擺篩振篩啟動前:(1)檢查粗網及細網有無破損(2)每一組束環是否鎖緊

2、篩機啟動時:(1)注意有無異超聲波振動篩常雜音(2)電流是否穩定(3)振動有無異狀

3、旋振篩使用后:每次使用完畢即清理干凈. 定期保養 滾筒篩 定期的檢查粗網,細網和彈簧有無疲勞及破損,機身各部位是否因振動而產生損壞,需添加潤滑油的部位必須加油潤滑。
