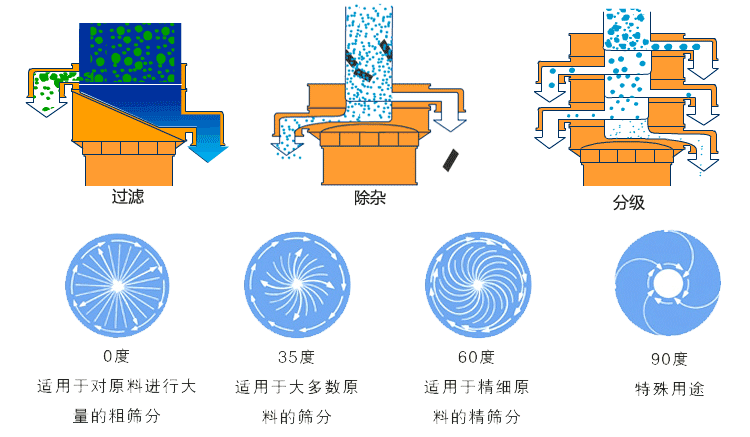

旋振篩是三次元振動篩的簡稱是一種高精度細粉篩分機械,工作原理是由直立式電機作激振源,電機上、下兩端安裝有偏心重錘,將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動,再把這個運動傳遞給篩面。調節上、下兩端的相位角,可以改變物料在篩面上的運動軌跡,由于其振動運轉原理很多企業也稱之為“三次元旋振篩分過濾機”。

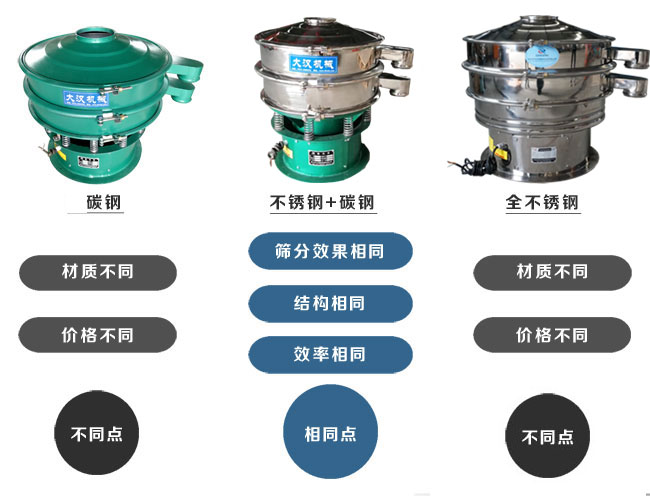

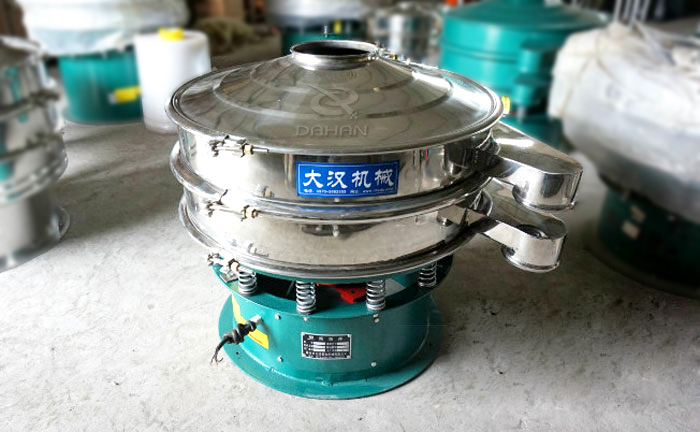

根據外形結構被部分客戶稱呼為圓形篩,從材質上分標準型旋振篩和普通型旋振篩的,標準型的與物料接觸部分為304不銹鋼材質,底座為碳鋼材質,普通型的通體為普碳鋼材質。三次元旋振篩型號是從φ400-φ1800mm直徑,三次元旋振篩價格根據材質和直徑大小、層數價格不同。

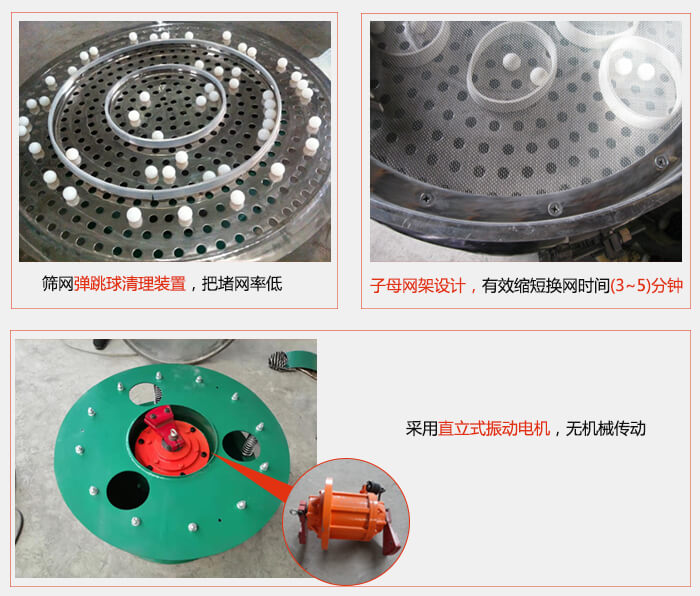

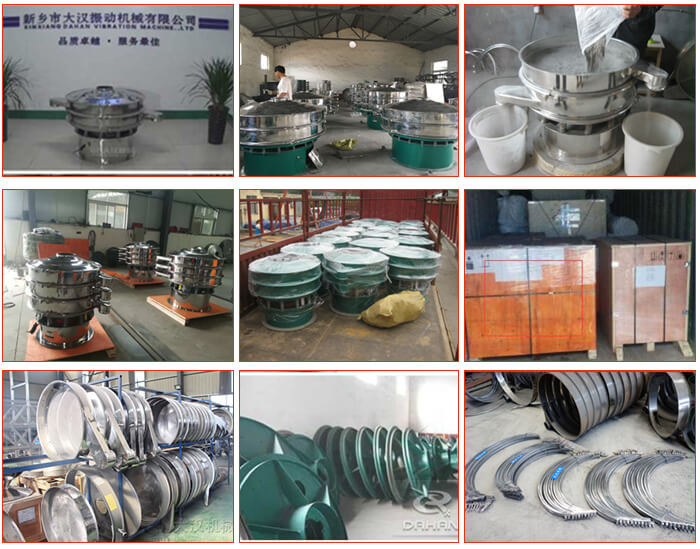

"大漢"DH系列旋振篩產品,經客戶多年使用,獲得大量的一線反饋建議,在自有成熟的篩機制造技術基礎上,大漢機械工程師以滿足客戶需求為標準,多次技術改進,篩分效果更加優越,采用"通用"新型動力激振器,三維動力更加突出,適用范圍更加廣泛,大漢機械公司可根據客戶需求設計特殊型號,無論物料是干是濕、是精細是粗糙、是比重大還是比重輕,0-400目都可以篩選,不管是液態的還是漿狀的,0-600目都可以過濾。"大漢"旋振篩系列產品同時配備專門的篩網清理裝置,不堵網,過網率和處理精度得以有效提高。"大漢"具備特殊型號制造的能力,這讓顧客對"大漢"有更多的選擇。

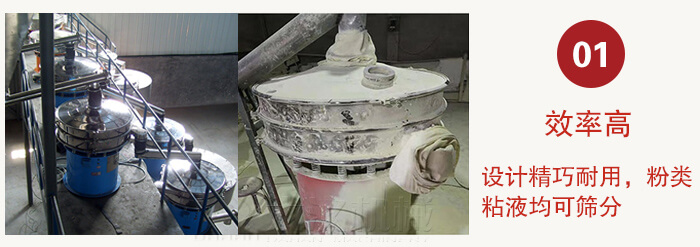

1、效率高、設計精巧耐用,精類、粘液均可篩分。

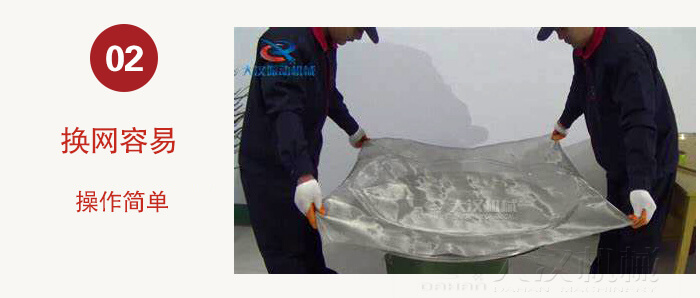

2、換網容易、操作簡單、清洗方便,體積小,節省空間、移動方便。

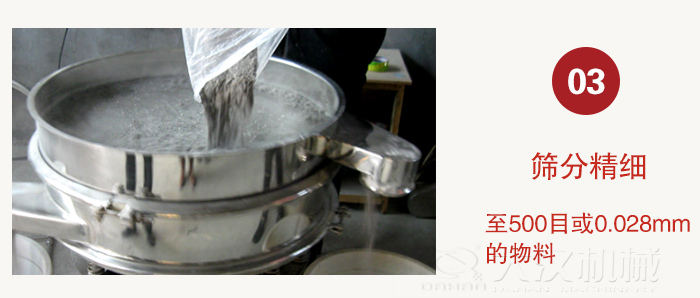

3、網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。
4、雜質粗料自動排出,可以連接作業,篩網可以達到五層。

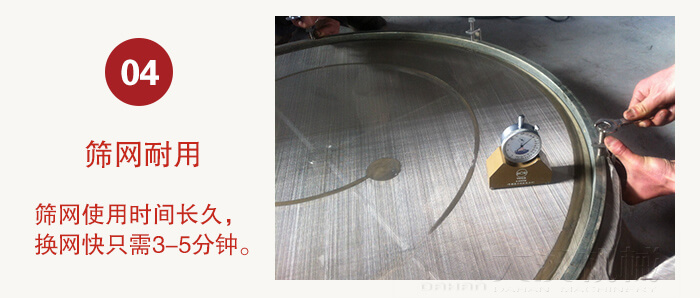

5、獨特網架設計,篩網使用時間長久,換網快,只需3-5分鐘。

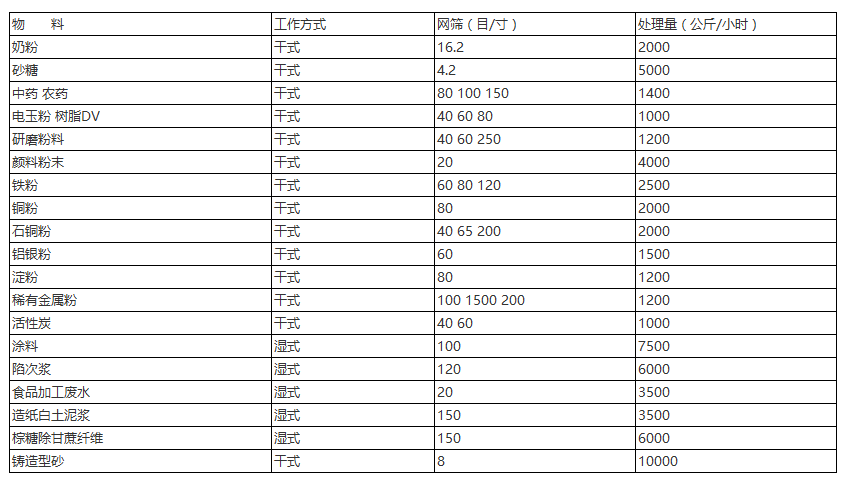

化工行業:樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。
食品行業:糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。
金屬、冶金礦業:鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理:廢油、廢水、染整廢水、助劑、活性碳等。
三次元旋振篩工作原理基于振動力的作用。它由電機驅動激振器產生激振力,激振力通過篩箱傳遞給篩網。篩網在激振力的作用下產生高頻振動,使物料在篩面上進行篩分。
具體工作原理如下:電機驅動激振器產生激振力,激振力通過激振器傳遞給篩箱。篩箱內裝有多層篩網,物料從進料口進入篩箱,受到激振力的作用下,物料在篩面上進行快速運動。較小的顆粒通過篩網的孔隙落入下方的出料口,而較大的顆粒則無法通過篩網而被保留在篩面上。
型 號 | DH-600 | DH-800 | DH-1000 | DH-1200 | DH-1500 | DH-1800 | DH-2000 |
直徑mm | Φ600 | Φ800 | Φ1000 | Φ1200 | Φ1500 | Φ1800 | Φ2000 |
篩網面積m | 0.24 | 0.45 | 0.67 | 1.0 | 1.6 | 2.43 | 3.01 |
篩網規格(目) | 2-500 | ||||||
進料粒度mm | <Φ10 | <Φ15 | <Φ20 | <Φ30 | |||
振次rpm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
有效篩面直mm | Φ560 | Φ760 | Φ930 | Φ1130 | Φ1430 | Φ1760 | Φ1960 |
層數 | 1-5 | ||||||
功率Kw | 0.25 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 |

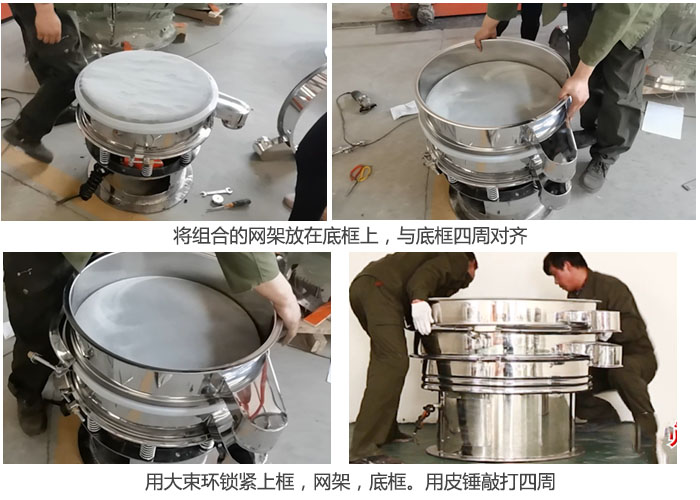

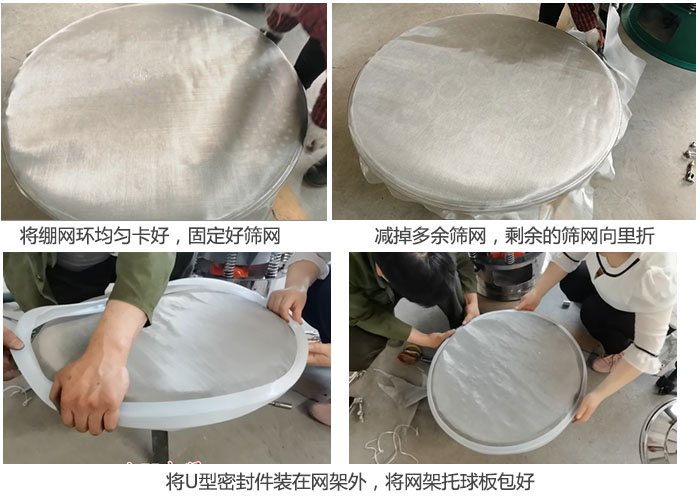

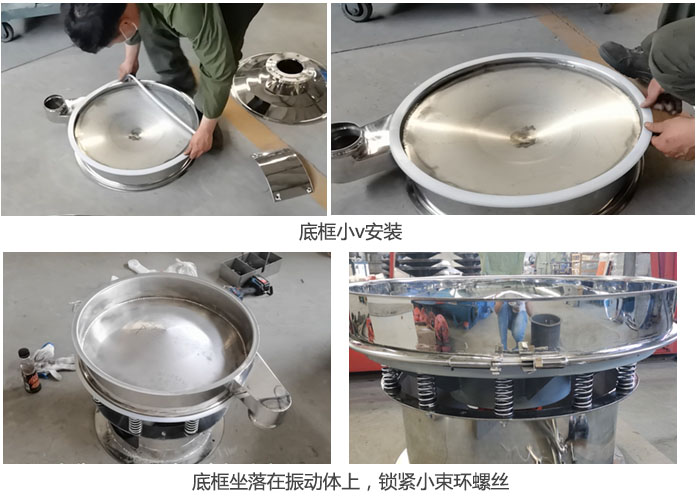

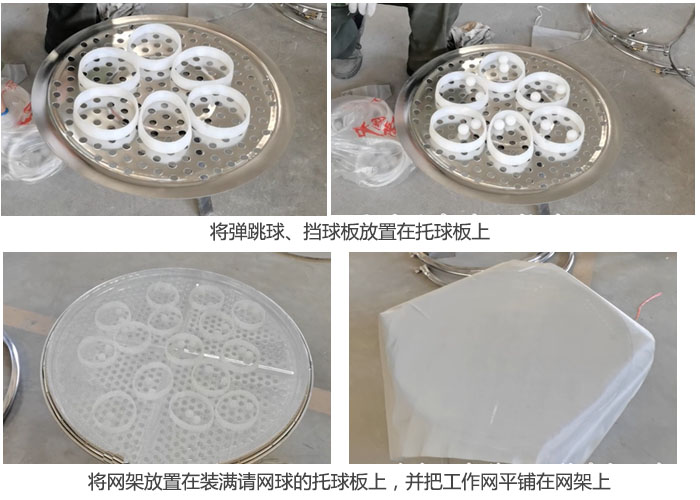

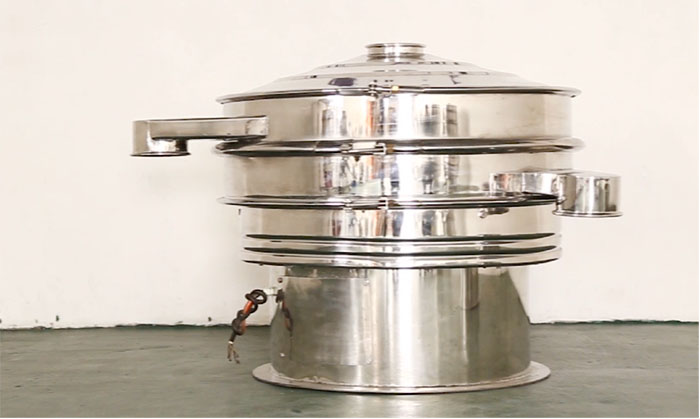

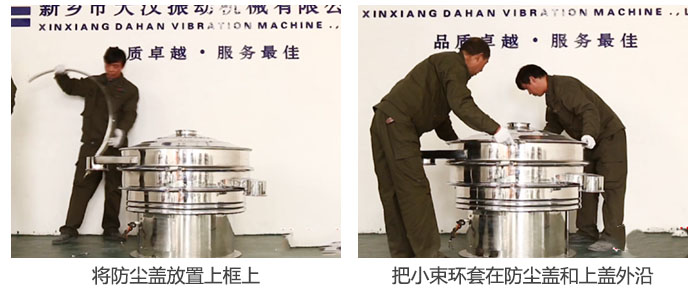

旋振篩換網方法圖解
