直線振動篩工作原理結構圖

發布時間:2021-11-27 11:45:39 瀏覽次數:

直線振動篩可以對粉狀/顆粒狀物料進行篩分、分級和除雜(物料范圍:含水量>7%的400目的非粘性干粉/顆粒);也可固液混合物進行粗過濾,適合流水線作業。那關于直線振動篩工作原理結構圖是怎樣的呢?

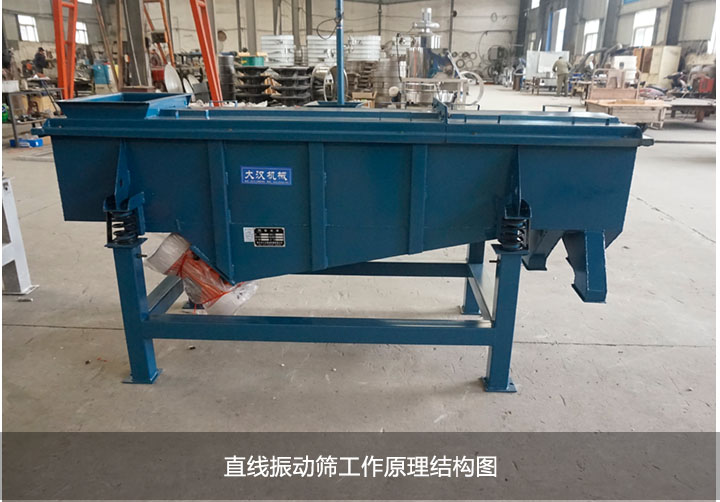

產品展示

直線振動篩工作原理

直線振動篩是反向放置的兩個電機同步產生反向力,迫使篩體做垂直運動;直線振動篩篩面上的物料在激振力的作用下周期性向前拋起或直線運動,從而達到物料分級或除雜的目的,完成整個篩分過程。

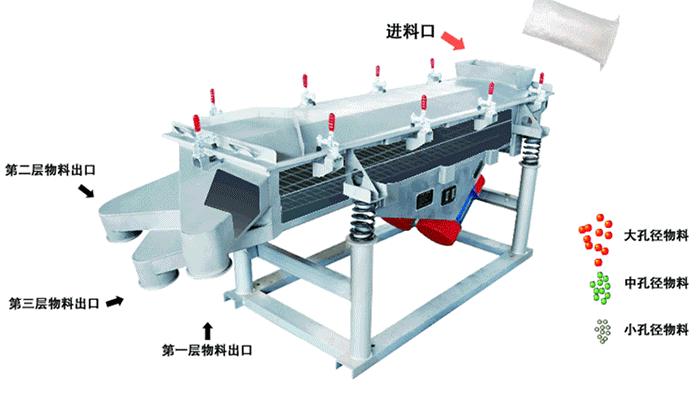

工作原理動圖

直線振動篩工作原理作用

粉/粒分級:物料分級是根據每層不同大小、不同直徑的篩孔決定;不同的目數對應不同的篩孔,孔的大小決定了粒度的大??;由于所需物料的粒度不同,可根據用戶要求選擇1-7層不同粒度的篩網;其目數可根據物料選擇。

大顆?;虍愇锏娜コ?/strong>:將物料中不屬于或多余的部分去除,也叫除雜;利用物料在進行線性篩分時物料中物質的形狀、比重或粒度的不同進行除雜。

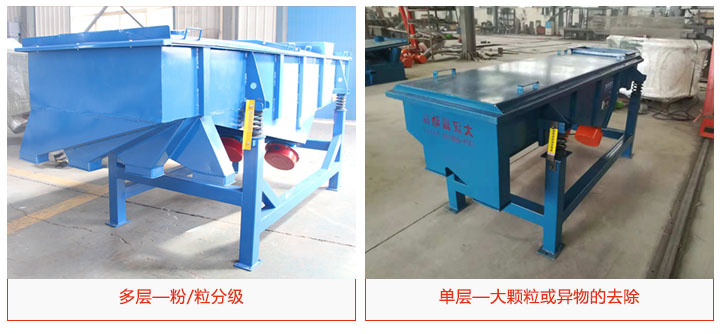

直線振動篩使用目的

直線振動篩結構圖

直線振動篩的結構主要包括:篩箱,篩網,防塵蓋,進/出料口,振動電機,彈簧,支架等。

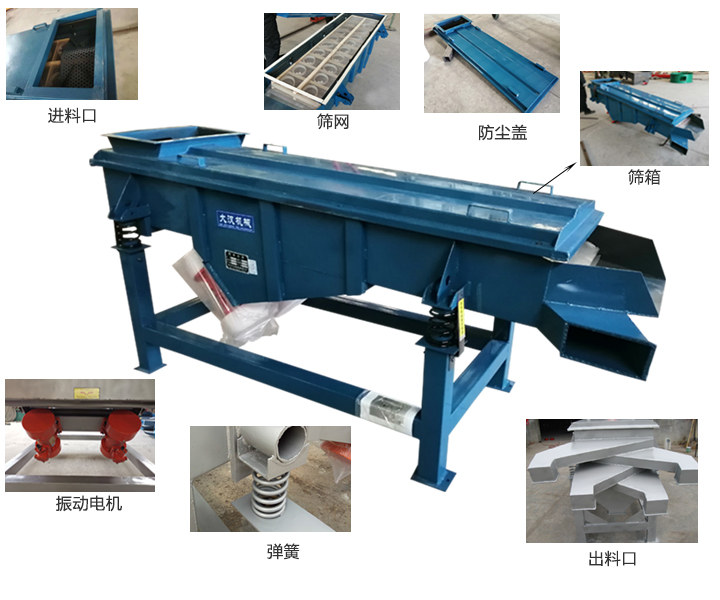

結構簡圖

篩箱:多種不同厚度且強度,硬度良好的鋼板制成,是直線振動篩的主要組成部分

篩網:分碳鋼、不銹鋼、黃銅、青銅等4種篩網可選。

防塵蓋:篩機的機蓋,可防粉塵;

進/出料口:

振動電機:篩機的動力來源,主要用于驅動物料運動,達到篩分目的

彈簧:用于減輕篩機的震動并支撐篩箱的重量;

支架:四個支柱和兩個槽鋼組成,起支撐篩機的作用

以上是對直線振動篩工作原理結構圖的介紹,供大家參考!
