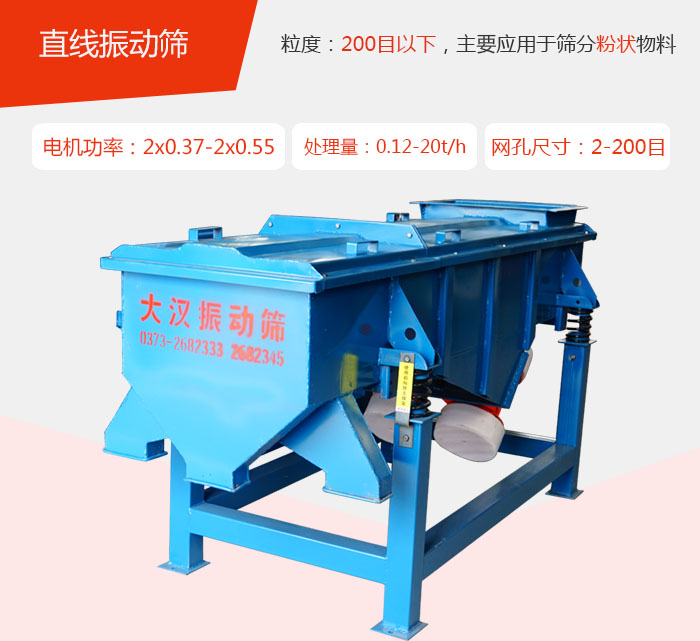

產品簡介:直線振動篩篩分效率高易維修、全封閉結構,無粉塵溢散,自動排料,等簡單特點,直線振動篩分粒度可達200目以下,主要應用于篩分粉狀物料。
產量:10-10t/h
進料尺寸:≤10mm
材質:碳鋼/不銹鋼
電機功率:2*(0.4-3.7)kw(普通型或防爆型可選)
咨詢報價銷售熱線:0373-268 2333
物料進入篩網內利用振動電機的不斷運動,實現物料在篩網上做拋物線運動,由于篩網網孔的大小不同,實現了物料的分級作用。
我廠生產的DZSF系列直線振動篩是多年來我廠工程技術人員廣泛聽取用戶反饋信息,不斷對產品設計進行改進,多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。

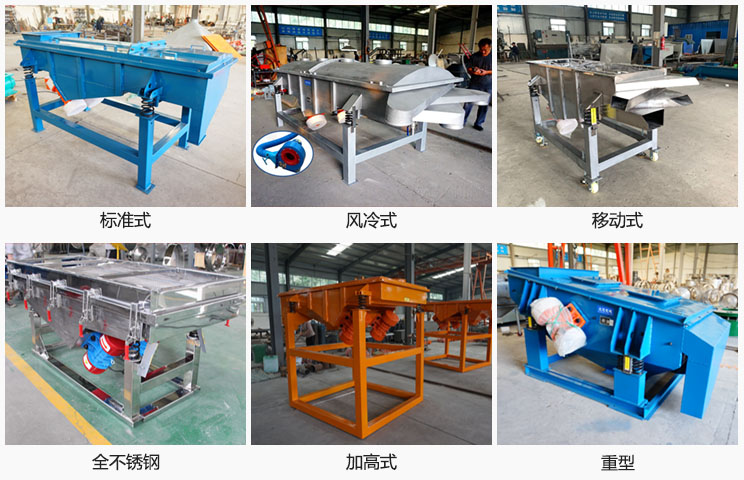

直線振動篩可根據行業的使用場景,配套設備以及物料特性進行定制如下產品所示:

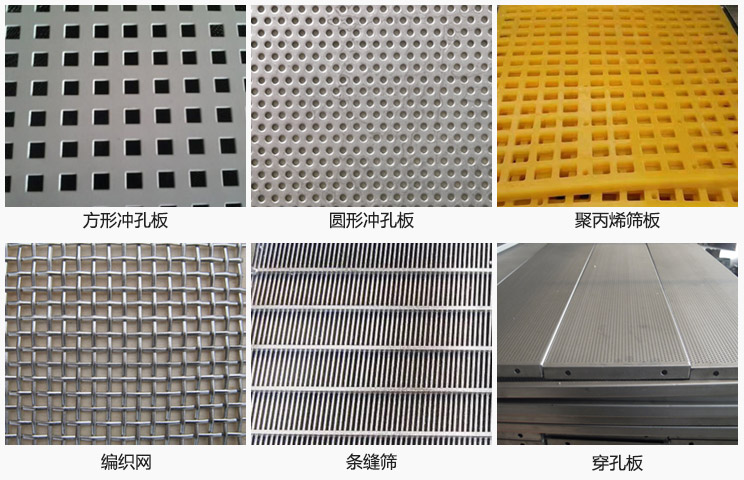

篩網:篩網可根據篩孔大小,形狀的不同區分出物料的大小和形狀并進行分離。

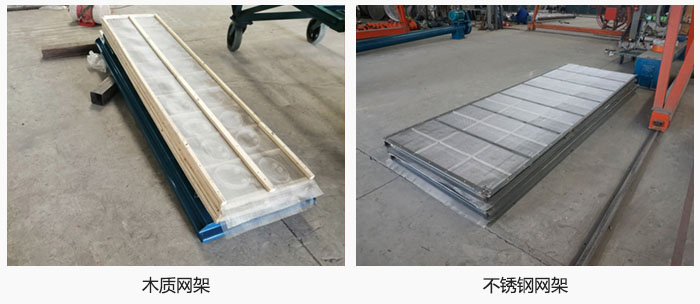

網架:網架能夠啟到制成篩網的作用,保證篩網的張緊度,幫助物料順暢的透過篩孔。

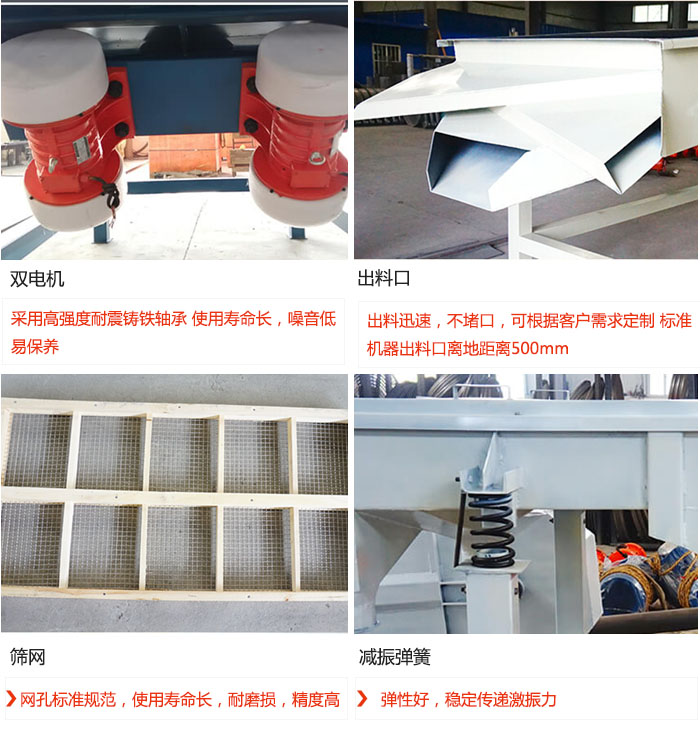

DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm。

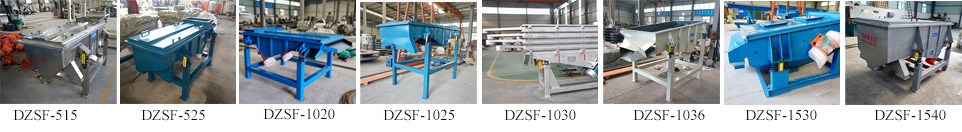

型號 | 篩面尺寸 | 篩面層數 | 網孔尺寸目 | 處理量(t/h) | 振次 | 雙振幅 | 電機功率 | 振動方向角 | 外形尺寸(長×寬×高)mm |
DZSF515 | 500×1500 | 1-5 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 |
DZSF520 | 500×2000 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 | |
DZSF525 | 500×2500 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2750×808×938 | |
DZSF1020 | 100×2000 | 2-200 | 0.11-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2219×1320×960 | |
DZSF1025 | 1000×2500 | 2-200 | 0.18-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2269×1320×960 | |
DZSF1030 | 1000×2500 | 2-200 | 0.1-20 | 960 | 6-8 | 2×1.1 | 45-60 | 3219×1340×1120 |
1,該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業
2,直線振動篩屬于雙振動源,采用拋物線跳躍式篩分原理,在篩分的同時有一定的輸送作用。
直線振動篩適用物料的粒度在0.074-5mm之間,物料的含水量不能大于7%的粉狀、顆粒狀物料篩選和分級,廣泛應用于塑料、磨料、砂子、糧食、炭素、化肥、中藥材等物料。
物料 | 物料圖 | 比重 | 篩網 | 型號 | 方法 | 處理能力公斤/小時 |
小米 | 0.15 | 250目 | DZSF-515-2s | 干式 | 600 | |
石英砂 | 1.6 | 70目 | DZSF-1540-3s | 濕式 | 30000 | |
葡萄干 | 0.83 | 60目 | DZSF-520-1s | 濕式 | 6000 | |
葵花籽 | 0.04 | 80目 | DZSF-525-1s | 干式 | 7100 | |
塑料顆粒 | 0.95 | 3mm | DZSF-515-2s | 干式 | 500 | |
面粉 | 0.6 | 24目 | DH-515-3S | 干式 | 1500 | |
鐵礦石粉 | 2.3 | 150目 | DZSF-1020-3s | 干式 | 10000 | |
礦渣 | 4 | 5mm | DZSF-1020-1s | 干式 | 10000 | |
鋸末 | 0.2 | 80目 | DZSF-1030-3S | 干式 | 18000 | |
金剛砂 | 4 | 60目 | DZSF-515-1S | 干式 | 300 | |
木粉 | 0.4 | 120目 | DZSF-1036-4s | 濕式 | 2000 | |
活性炭 | 0.8 | 36目 | DZSF-515-1s | 干式 | 500 |
D-------------------------------------------------------電機(振動源)
Z-------------------------------------------------------直線(運轉軌跡)
SF------------------------------------------------------篩分機
1030---------------------------------------------------篩面尺寸(1000mm寬x3000mm長)
1-------------------------------------------------------一層(一層篩網二個出料口)
S------------------------------------------------------(304不銹鋼)鋼板材質
