降溫直線振動篩

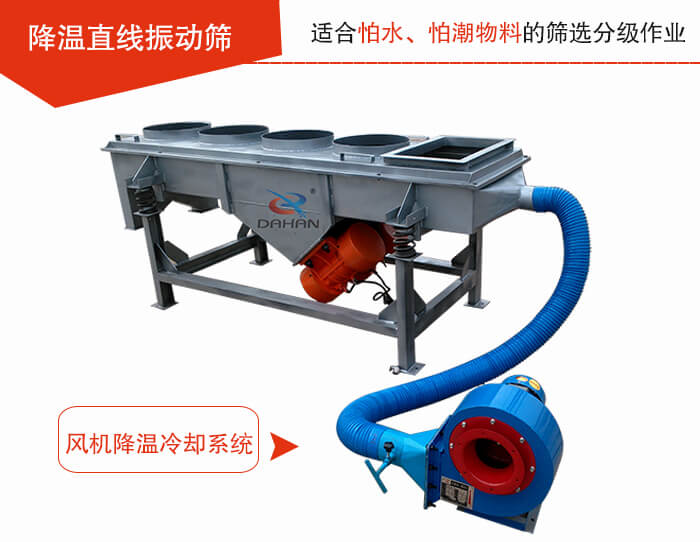

降溫直線振動篩概述

降溫直線振動篩也叫風冷式直線振動篩是大漢振動機械廠家針對具有高溫特性物料而研制的新型直線振動篩設備，風冷式直線振動篩以“大漢牌”DZSF系列直線振動篩為基礎，增加了風機降溫冷卻系統，可將高溫物料降溫后繼續篩分，有效的降低高溫物料的篩分難度，篩分效率、處理量也得到了大幅度的提高，節約生產成本。較之傳統的水冷直線振動篩，風冷直線振動篩更加適合怕水、怕潮物料的篩選分級作業。

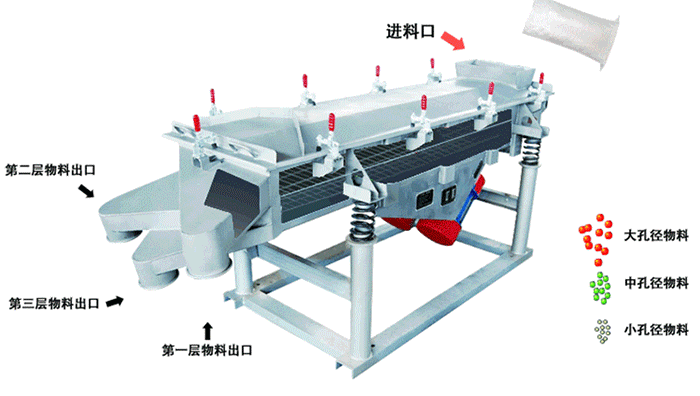

降溫直線振動篩工作原理

降溫直線振動篩是以“大漢牌”DZSF系列直線振動篩為基礎，在進料口底部或箱體下側端增加了風機降溫冷卻系統，在進料口加裝篩網及小型排料口使大顆粒結塊物料從小型排料口中排出，該裝置可有效攔截大顆粒并緩沖物料對篩網的沖擊，延長篩網使用壽命（該裝置針對部分物料，不需要可去除）。物料在進入設備時，位于進料口底部或箱體下側端的風機降溫冷卻系統對其進行降溫作業，兩臺振動電機相對篩面有一傾角，在激振力和物料自重力的合理作用下，降溫后的物料在篩面上被拋起、跳躍式向前做直線運動，通過多層篩網過濾不同規格的篩上物及篩下物，分別從各層的出料口排出，達到篩選和分級的目的。

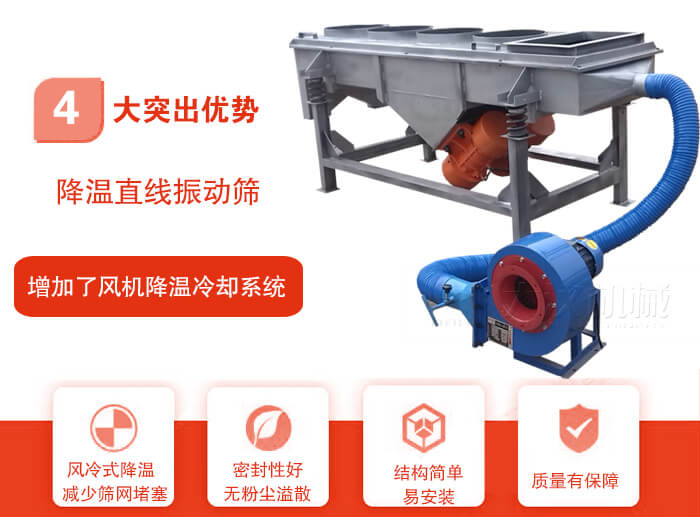

降溫直線振動篩性能特點

降溫直線振動篩作為一種具有降溫效果篩分設備，在篩分設備中具有一些獨特的性能特點，主要包括以下幾個方面：

1.降溫效果：可以有效降低篩分過程中顆粒物料的溫度，特別適用于需要保持物料溫度穩定的場合。

2.高速篩分：能夠快速、有效地實現顆粒物料的篩分和分級，提高生產效率。

3.精準分級：可以根據需要實現不同粒度的篩分，提高產品質量和生產效率。

4.穩定運行：設備設計合理，運行穩定可靠，振動幅度和頻率可調，適用于不同顆粒物料的篩分需求。

5.易維護：設備結構簡單，維護方便，易于清潔和保養，延長設備使用壽命。

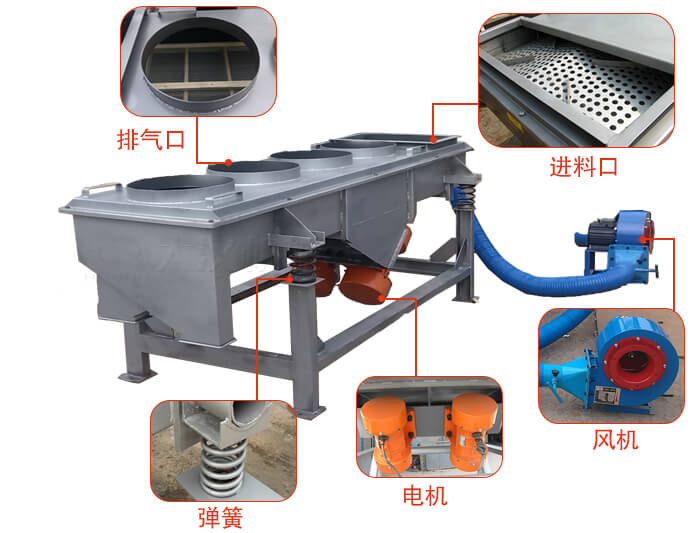

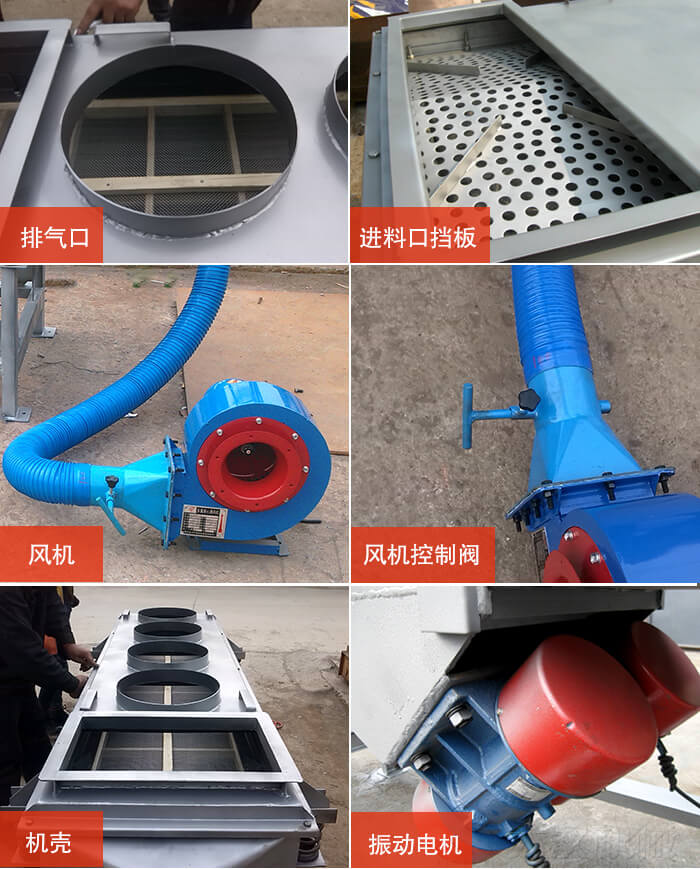

降溫直線振動篩細節

降溫直線振動篩這些細節部件共同構成了降溫直線振動篩的核心組成部分，每個部件的設計和功能都對整個振動篩的性能和效果起著重要作用。

1.排氣口：用于排放振動篩內部產生的廢氣或熱氣，保持設備內部通風良好，有助于降低物料溫度。

2.風機：通常用于提供降溫篩分系統所需的空氣流動，幫助降低物料溫度并促進篩分過程。

3.機殼：作為整個振動篩的外部保護結構，確保設備運行安全穩定，同時起到隔音、防塵等作用。

4.進料口擋板：用于控制物料進入振動篩的速度和分布，確保物料均勻地分布在篩網上，以提高篩分效率。

5.風機控制閥：用于調節風機的風量和風壓，控制降溫風扇的運行狀態，以滿足不同工況下的降溫需求。

6.振動電機：作為振動篩的動力源，通過振動篩的振動系統，促使物料在篩網上進行篩分，提高篩分效率。

降溫直線振動篩適用范圍

降溫直線振動篩是一種具有降溫功能的振動篩分設備，適用于需要對顆粒物料進行篩分并保持物料溫度穩定的生產場合。其適用范圍包括但不限于以下幾個方面：

1.高溫物料篩分：適用于需要對高溫物料進行篩分的場合，通過內置的降溫系統，可以降低物料溫度，防止物料因高溫而影響篩分效果。

2.溫度敏感物料：適用于對溫度敏感的物料進行篩分，保持物料在適宜的溫度范圍內，避免溫度對物料性質和品質造成影響。

3.精細篩分要求：適用于需要進行精細篩分和粒度分級的物料，可以根據需要調整振動參數，實現精準的顆粒分級。

4.易氧化或易燃物料：適用于易氧化或易燃的物料篩分，通過降溫功能降低物料溫度，降低物料自燃或氧化的風險。

5.食品、醫藥行業：適用于食品、醫藥等行業對物料質量和衛生要求較高的場合，保持物料在篩分過程中的衛生和品質。

6.化工、建材行業：適用于化工、建材等行業對顆粒物料進行篩分和分級的生產線，提高產品質量和生產效率。

降溫直線振動篩主要技術參數和外形尺寸

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

降溫直線振動篩結構說明

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

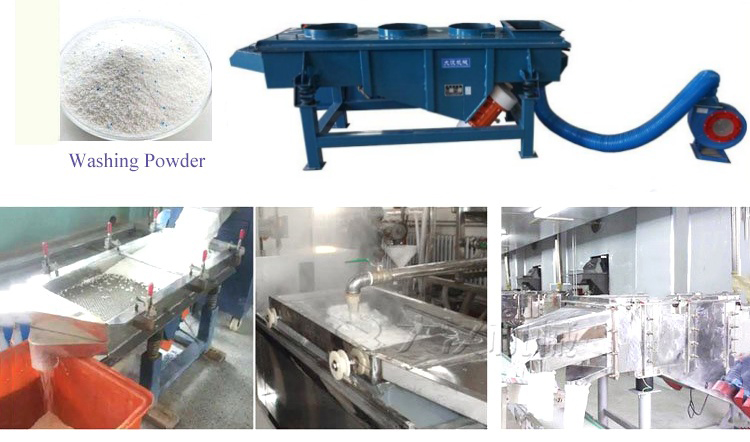

降溫直線振動篩案例說明

大漢機械降溫直線振動篩這對高溫特性物料設計研發，可在有效降低物料溫度后再對物料進行篩分，有效的提高了篩分效率及處理量，下面以洗衣粉為例說明風冷式振動篩的應用。洗衣粉在剛剛完成生產后，通常為120度左右的高溫，如不進行降溫處理，篩選分級非常困難，而洗衣服不適合傳統的水冷式降溫。在洗衣粉生產線上用“大漢牌”風冷式直線振動篩，剛生產完成120度高溫洗衣粉通過輸送設備直接進入風冷式直線振動篩，經過安裝在設備進料口底部的風機降溫冷卻系統，（不符合要求的結塊物料通過安裝在進料口端的篩網篩選后從出料口旁的小型排料口排出，見下圖，該裝置可根據物料特性選裝），可直接將洗衣粉溫度降至40-50度后再進入直線振動篩完成篩選分級工作。

降溫直線振動篩安裝調試與使用

以下是關于降溫直線振動篩的安裝調試與使用的詳細介紹：

1. 安裝：

地基固定：降溫直線振動篩應該固定在專用地基上，通過預埋螺栓進行固定。這樣能夠確保設備穩固可靠，避免在運行時出現晃動或傾斜的情況。

防振橡膠板：如果無法打造專用地基，可以在工作臺與設備機座之間鋪設防振橡膠板，以減少振動對周圍環境的影響，保護設備和周圍設施不受振動影響。

2. 調試：

電氣連接：在使用前，需要確保設備的電氣連接正確無誤，配置安全可靠的接地保護線，以確保設備的安全運行。

機械調試：在安裝完成后，需要進行機械調試，檢查設備各部件是否安裝正確，轉動是否靈活，各連接部位是否牢固，確保設備能夠正常運轉。

3. 使用：

操作規范：在使用降溫直線振動篩時，操作人員應按照操作規程進行操作，避免超負荷運行或操作失誤導致設備損壞。

定期維護：定期對設備進行維護保養，清潔設備表面和篩網，檢查設備各部件的磨損情況，及時更換損壞部件，以延長設備的使用壽命。

注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

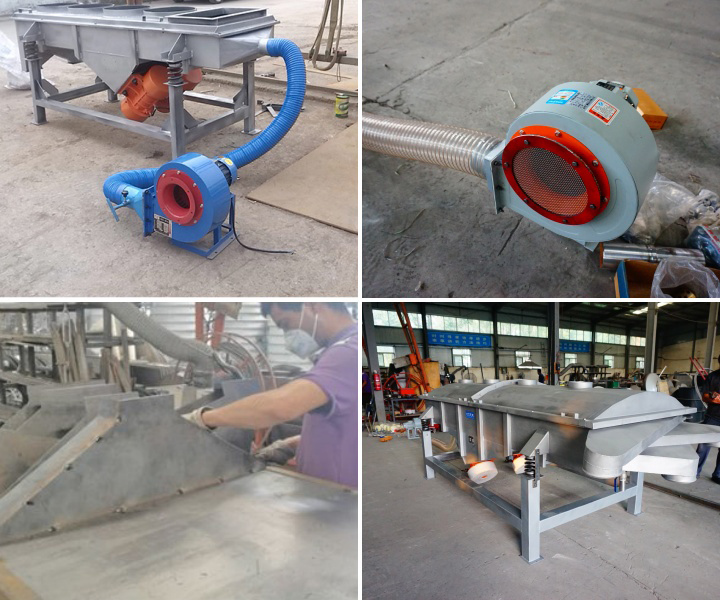

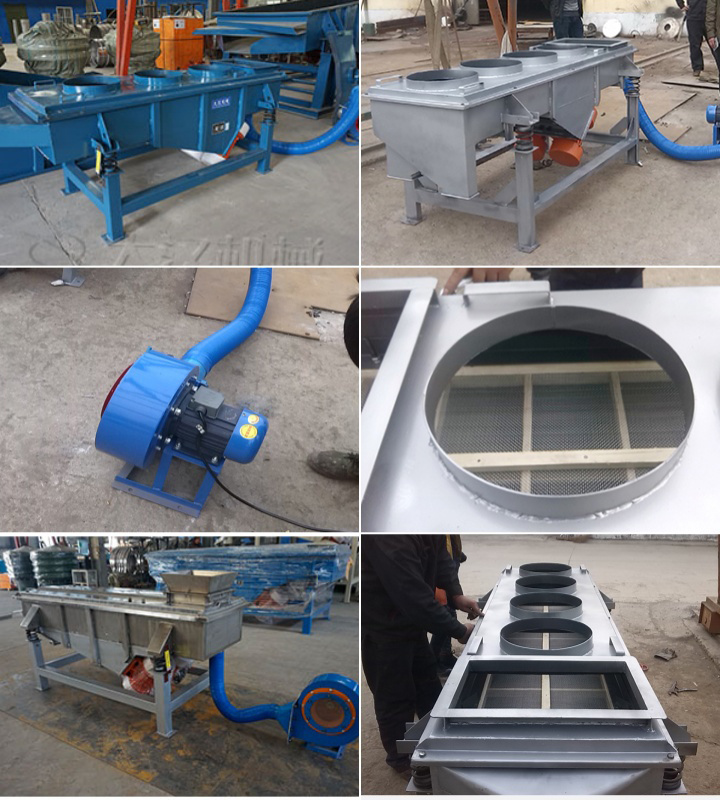

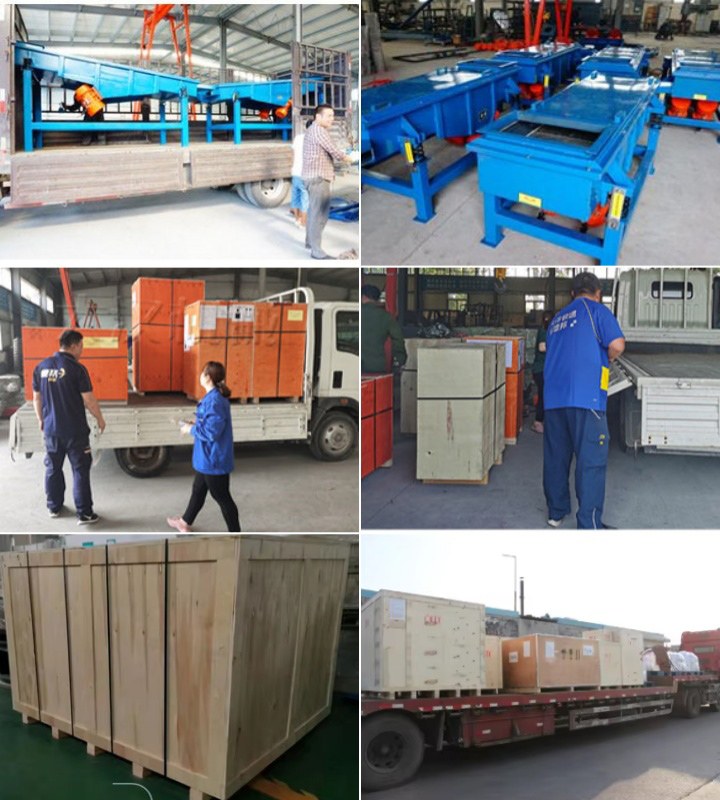

降溫直線振動篩發貨現場

降溫直線振動篩廠家

大漢降溫直線振動篩增加了風機降溫系統，可對120°高溫的物料進行連續地篩分，雙臺電機驅動，篩分產量大，每小時可以達到20噸。降溫直線振動篩可以根據用戶篩分要求可采用單層或多層設計，材質多為碳鋼和不銹鋼兩種。篩分目數有400目，內篩網層數提供1~6層。具有耐磨損、精度高的特點，價格一般在4500元起，與傳統的水冷直線振動篩相比，風冷直線振動篩更加適合怕水、怕潮物料的篩選分級作業。
