當前位置:首頁 > 公司產品 > 多層直線振動篩

多層直線振動篩

多層直線振動篩

產品簡介:多層直線振動篩篩網2-6層可選,可將同一物料同時篩分出3-7個顆粒等級,適用于粒度在0.074-5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。

材質:碳鋼材質、304不銹鋼材質

處理量:20噸/時

篩分目數:400目

層級:2-6層

應用范圍:化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業。

咨詢報價銷售熱線:0373-268 2333

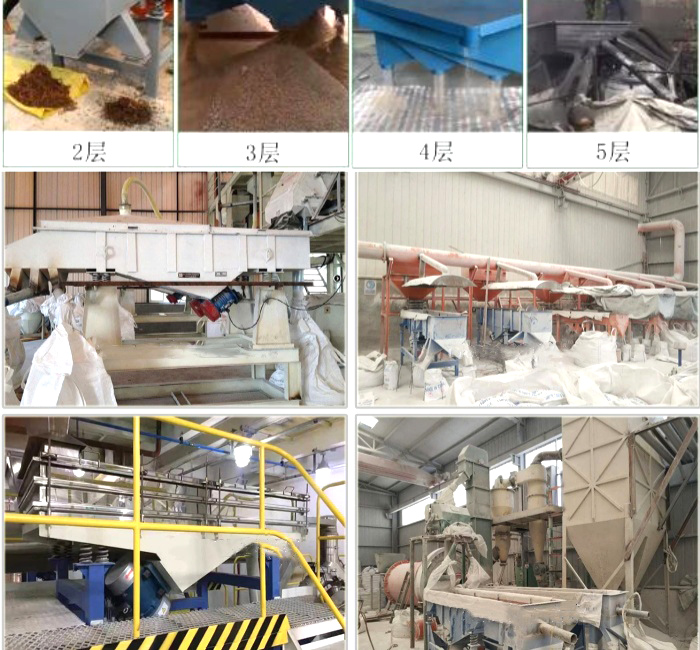

多層直線振動篩物料篩分現場視頻

多層直線振動篩:砂土篩分級視頻

多層直線振動篩的概述

多層直線振動篩是一種常用于物料篩分和分級的機械設備。其設計結構包括多層篩網,每層篩網上都有不同規格的孔徑,通過振動篩分物料。這種設備通過振動力將物料分為不同粒度等級,從而實現對物料的篩分和分級。多層直線振動篩通常由振動馬達、篩箱、篩網等部件組成。振動馬達提供振動力,使物料在篩網上進行運動,實現篩分作用。每層篩網的孔徑大小不同,可以根據需要調整,以滿足不同物料的篩分要求。

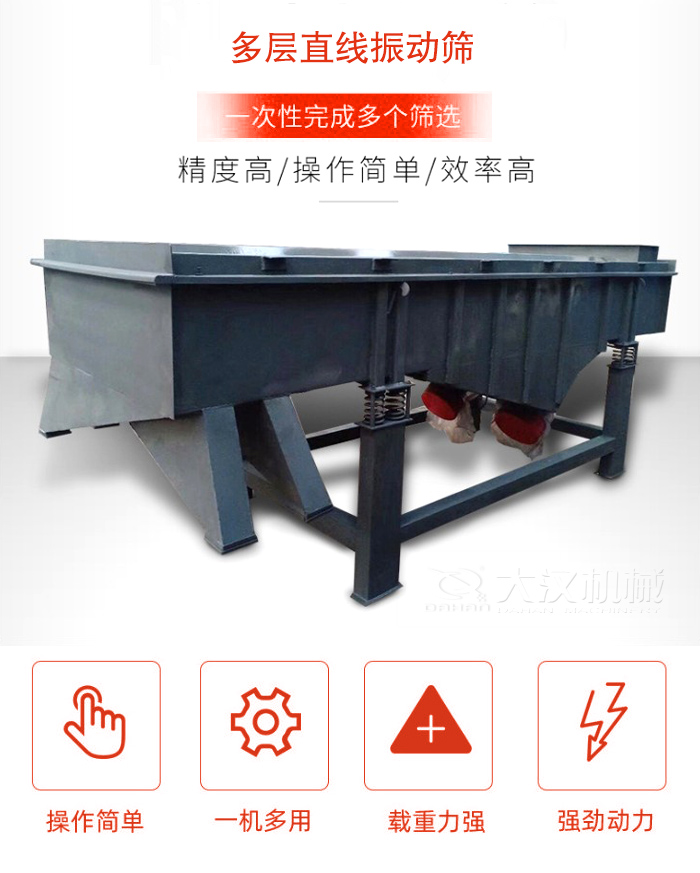

多層直線振動篩篩分精度高,操作簡單,效率高,一次性完成多種篩選。

這種振動篩廣泛用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中無粘性的各種干式粉狀或顆粒狀物料的篩分、分級。多層篩網可選,可將同一物料同時篩分出3-7個顆粒等級,其優點包括篩分效率高、操作簡便、維護方便、占地面積小等。在工業生產中,多層直線振動篩是一種重要的篩分設備,為生產過程提供了可靠的篩分解決方案。

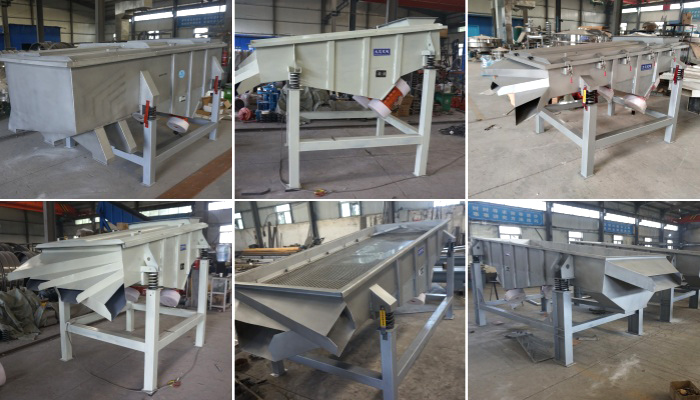

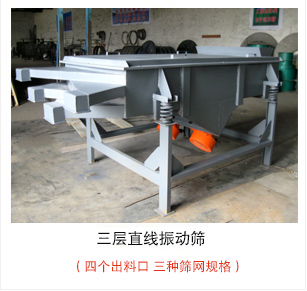

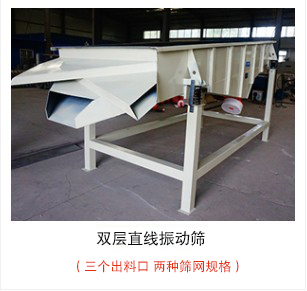

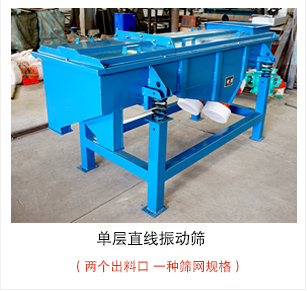

碳鋼單層直線振動篩 雙層無防塵蓋加裝支撐架的直線振動篩 三層加裝防塵蓋支撐架加裝固定鐵塊的直線振動篩

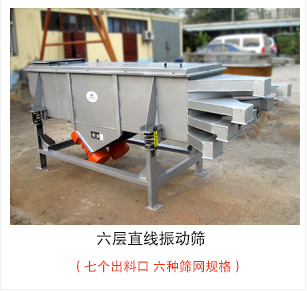

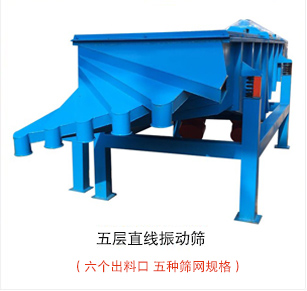

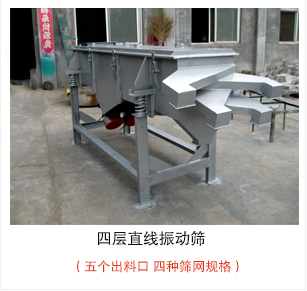

四層加裝快速打開手柄的直線振動篩 五層篩網加裝支撐架藍色油漆的直線振動篩 六層直線振動篩加裝制成裝置,灰色油漆出口產品

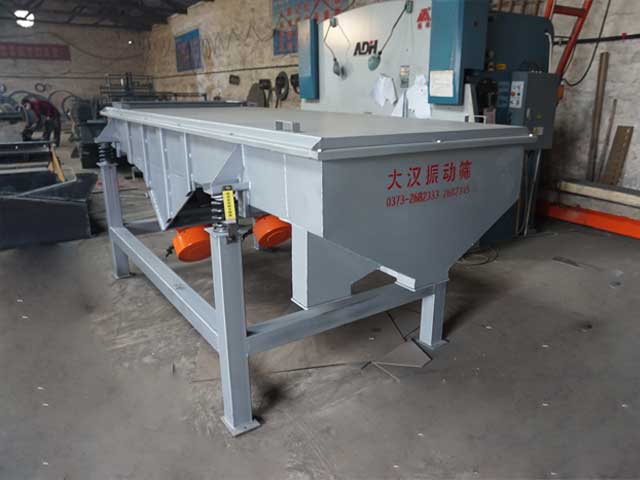

產品展示

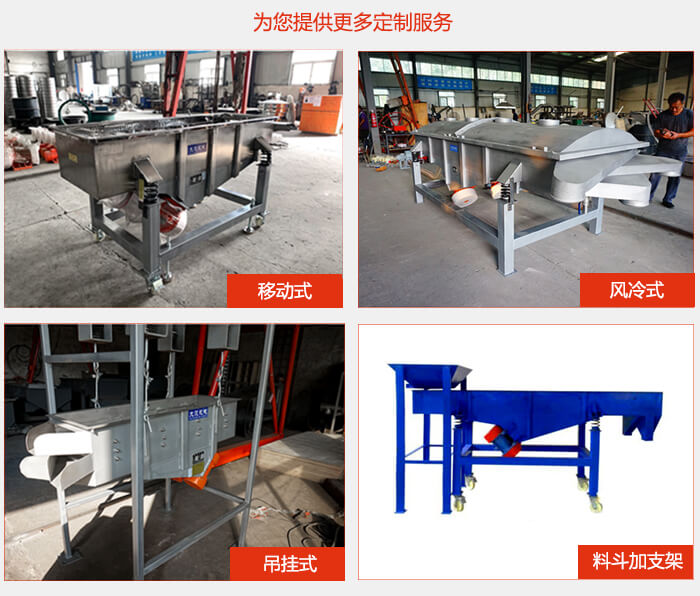

多層直線振動篩定制產品展示:移動式,風冷式,吊掛式料斗加支架移動式。

多層直線振動篩工作原理

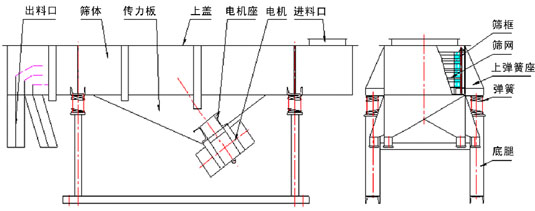

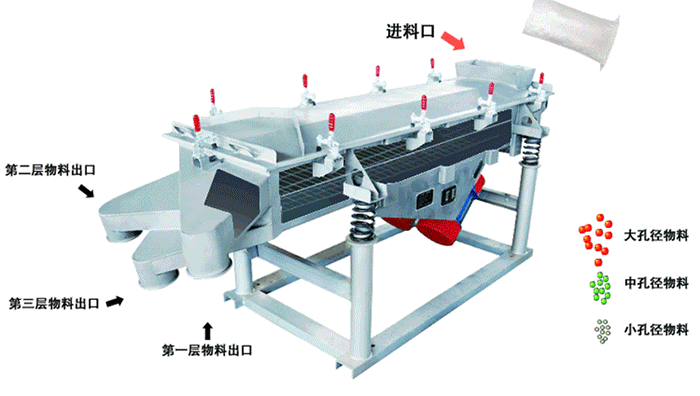

多層直線振動篩運動軌跡圖加結構展示圖

多層直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。多層直線振動篩型號有520-1030mm(寬x長),多層直線振動篩價格根據材質和型號大小、層數價格不同。

篩分效果

多層直線振動篩在篩分細料、粗料和成品方面具有相應的效果:

多層直線振動篩-四層篩分碎紙屑展示效果圖

篩分細料

多層直線振動篩在篩分細料方面表現出色。通過高頻振動和多層篩網的組合,能夠有效地將細料從混合物中分離出來。細料在通過上層粗篩網后,被更下層的細篩網進一步篩分,從而得到粒度均勻的細料。

篩分粗料

對于粗料篩分,多層直線振動篩同樣具備顯著優勢。粗料在篩分過程中,首先被上層的大孔徑篩網截留,未通過的粗料被迅速分離出來。由于振動篩的振動頻率和振幅可以調節,確保了粗料快速通過篩網,避免了堵塞和積料現象。

成品篩分

成品篩分是多層直線振動篩的最終步驟,通過多層篩網的逐級篩分,使得物料根據粒度大小被分離到不同的層次,得到符合要求的成品。每層篩網都可以根據需要選擇不同的孔徑,確保最終成品的粒度精準。成品通過篩分后,可以直接進入包裝或進一步加工環節。

多層直線振動篩特點展示

多層直線振動篩篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

多層直線振動篩篩選面積大,網架結構方便篩網更換,篩網可選:不銹鋼沖孔板,金屬編織,尼龍篩網,聚氨酯篩網等。

多層直線振動篩具有許多突出特點,以下是對其特點的詳細介紹:

篩分精度高: 多層直線振動篩采用多層篩網結構,能夠?qū)崿F(xiàn)高精度的顆粒物料篩分,確保產品質量。

處理量大: 采用高效振動馬達驅動,能夠?qū)崿F(xiàn)高效篩分,且具有較大的篩分面積,能夠處理大量的顆粒物料,提高生產效率。

結構簡單: 設備結構簡單緊湊,易于安裝和操作,減少維護成本和工作難度。

篩網使用壽命長: 篩網采用優質材料制成,耐磨耐用,使用壽命長,減少更換頻率。

密封性好: 設備采用有效的密封設計,無粉塵溢散,防止顆粒物料溢出,保持生產環境清潔。

維修方便: 設備結構簡單,維修和清潔方便快捷,減少維護時間,提高生產效率。

自動化作業: 多層直線振動篩可與流水線生產相結合,實現自動化作業,提高生產效率和生產線整體運行效率。

多層直線振動篩技術參數及結構

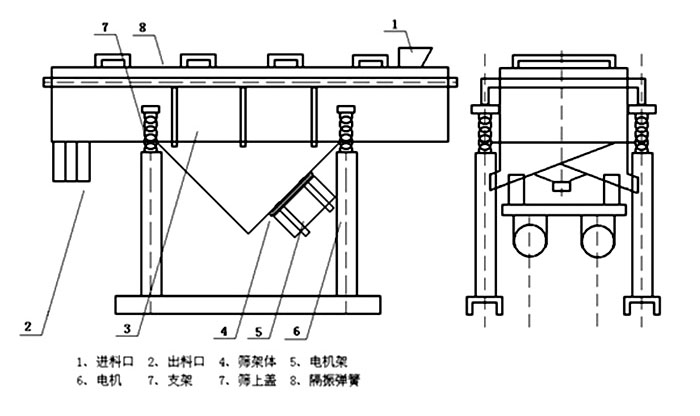

多層直線振動篩結構:出料口,篩體,上蓋,彈簧,篩網等。

型    號  公稱尺寸  物料粒度  振次 (次/分) 篩面 傾角 篩面 傾角 層 數 功率
DZSF-1030  1000×3000  0.074--10  960  0°-7°  3—4.5  1--6  2×(0.4-1.5)

多層直線振動篩型號說明

D----------------------------------電機振動電機振動源

Z----------------------------------直線直線篩運轉軌跡

SF---------------------------------篩分機

1030-------------------------------篩面尺寸(1000mm寬x3000mm長)

3----------------------------------一層(三層篩網四個出料口)

P---------------------------------(P碳鋼 S代表304不銹鋼)鋼板材質

多層直線振動篩內部結構

多層直線振動篩內部結構主要有網架,篩網,電機,振動彈簧等

多層直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

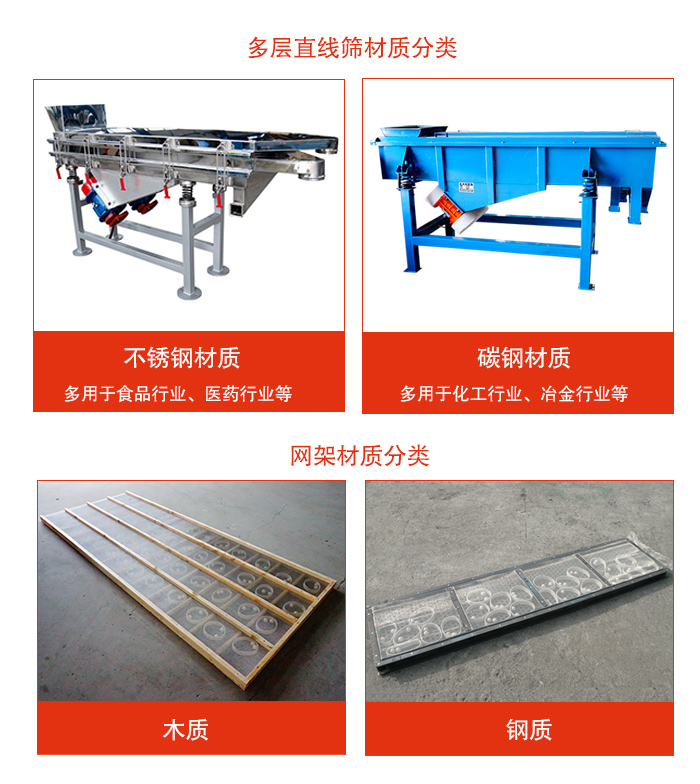

多層直線振動篩材質有:不銹鋼,碳鋼;網架材質有木質,鋼質等。

1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。

2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。

3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。

6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。

7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。

產品細節

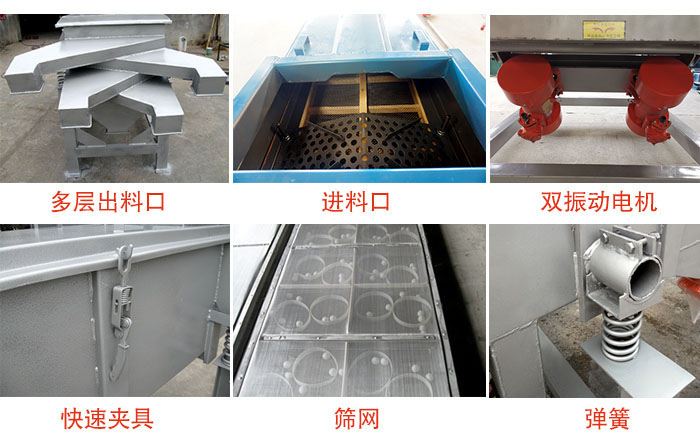

多層直線振動篩出料口,篩網,彈簧,快速夾具,振動電機等

多層直線振動篩應用行業

多層直線振動篩廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

化工行業:在化工行業中,多層直線振動篩常用于化工原料的篩分和分級,如顆粒狀化工產品、顏料、涂料原料等的篩分工作。

食品行業:在食品行業中,多層直線振動篩被廣泛應用于食品加工過程中,用于篩分食品原料、食品添加劑、調味料等,確保食品質量和安全。

塑料行業:多層直線振動篩在塑料行業中常用于塑料顆粒、塑料粉末等材料的篩分和去除雜質,保證塑料制品的質量。

醫藥行業:在醫藥行業中,多層直線振動篩常用于藥品原料的篩分、顆粒的分級等工作,確保藥品的質量和純度。

冶金行業:在冶金行業中,多層直線振動篩常用于礦石、金屬粉末等材料的篩分和分級,用于提取有用金屬和分離雜質。

建材行業:在建材行業中,多層直線振動篩常用于水泥、石灰、砂子等建筑材料的篩分和分級,用于生產建筑材料。

糧食行業:在糧食行業中,多層直線振動篩常用于谷物、豆類等糧食的篩分和去除雜質,保證糧食的質量和安全。

磨料行業:在磨料行業中,多層直線振動篩常用于磨料顆粒的篩分和分級,保證磨料的粒度和質量。

多層直線振動篩生產廠家

新鄉大漢多層直線振動篩是一家專業生產多層直線振動篩的制造商。新鄉大漢多層直線振動篩具有高篩分精度、大處理量、結構堅固耐用、低能耗、低噪音、長篩網使用壽命等優點。生產的多層直線振動篩廣泛應用于化工、食品、建材、冶金、醫藥等行業,能夠有效提高生產效率、優化產品質量。廠家提供多種直線振動篩類型,各種型號可供您挑選,滿足多種篩分需求,2-6層篩網可選,篩分效果好,能夠?qū)崿F(xiàn)對細料、粗料和成品的高效篩分。此外,可根據客戶需求進行材質定制,新鄉大漢注重客戶體驗,提供全方位技術支持和售后服務,包括設備安裝、調試、維護及技術培訓,確??蛻?hù)在使用過程中無后顧之憂。

多層直線振動篩安裝調試

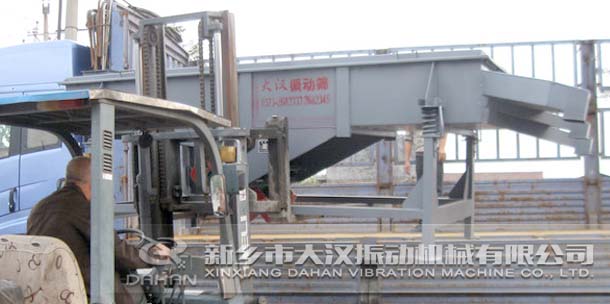

多層直線振動篩裝車現場圖展示

該設備應固定在專用地基上,由預埋螺栓固定。如不打?qū)S玫鼗?,?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線.。

注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

多層直線振動篩安裝好以后,應按以下要求檢查:

1、檢查振動電機繞組對地的絕緣電阻,若<20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上,彈簧應完全垂直嵌入彈簧座圈,以保證篩體平衡,篩機的振動部分切勿與機外其它物體有硬性連接或接觸。

3、閉合電源開關,確認振動電機同步反向旋轉,進行10-20分鐘空運轉,設備在運行時如有異常聲音,應迅速關機進行檢查處理。設備運轉正常后,可將少量需篩分的物料通過進料口設入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有大的沖擊,以免損壞篩網,特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數,物料比重不同來增減篩機的激振力(通過調節振動電機兩端偏心重錘的夾角來增減激振力),使篩機達到的篩分效果。

6、設備在停機時產生瞬間的共振區,此時振幅和噪聲會明顯增大,屬正?,F(xiàn)象,設備在開停機前,篩面上不得有存留物料,篩網需經常檢查是否張緊、破損,如有破損要即時更換。
