單層直線振動篩

單層直線振動篩

產品簡介:單層直線振動篩是一層篩網,兩個出料口,采用全封閉304不銹鋼材質子母網分離式木質網架結構直線振動篩;主要用于食品,醫藥行業的粉體物料的分級與除雜,。

產量:0.12-20t/h篩分目數:400目材質:碳鋼/不銹鋼

咨詢報價銷售熱線:0373-268 2333

單層直線振動篩:

河沙分級現場

我廠生產的DZSF系列單層直線振動篩是多年來我廠工程技術人員廣泛聽取用戶反饋信息,不斷對產品設計進行改進,多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。

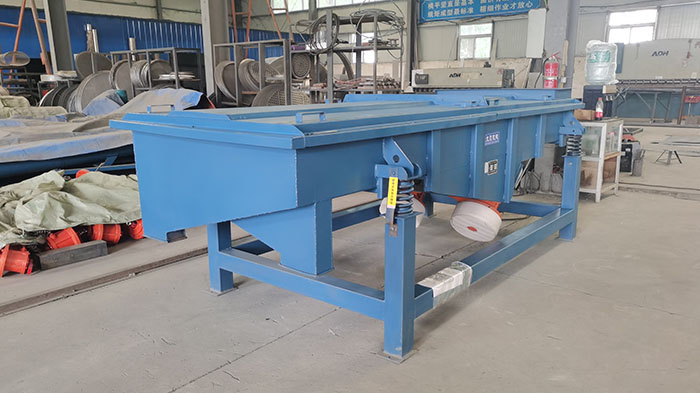

單層直線振動篩展示圖

一、單層直線振動篩工作原理:

單層直線振動篩主要的振動源為振動電機,能夠?qū)崿F(xiàn)快速篩分的目的,滿足用戶的篩分需求。

DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。

二、單層直線振動篩工作特點:

該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

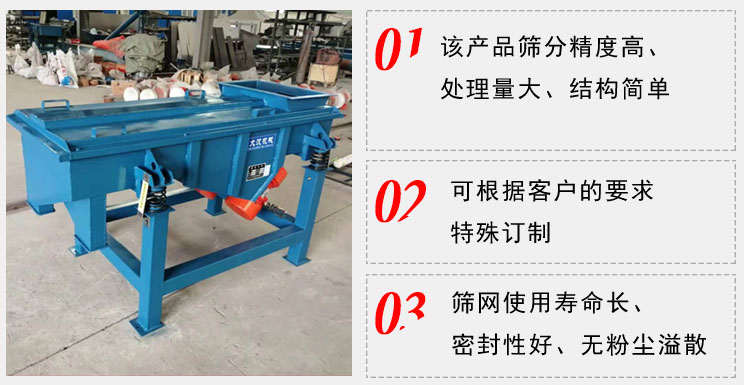

單層直線振動篩工作特點:1,該產品篩分精度高,處理量大,結構簡單。2,可根據客戶的要求特殊定制3,篩網使用壽命長,密封性好,無粉塵溢散。

三、單層直線振動篩主要適用行業:

該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

四、單層直線振動篩型號說明:

D----------------------------------振動電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF----------------------------------篩分機

1030----------------------------------篩面尺寸(1000mm寬x3000mm長)

1-------------------------------------1層(一層篩網兩個出料口)

S------------------------------------(不銹鋼)鋼板材質

五、單層直線振動篩分原理:

物料從給料機均勻地進入篩分機的進料口,在振動電機的激振下,向出料口方向邊跳動邊篩分,通過多層篩網篩分出數種產品和不合格的篩上、篩下物,分別從各自的出口排出,流入料倉或盛料筒.

六、單層直線振動篩主要技術參數和外形尺寸:

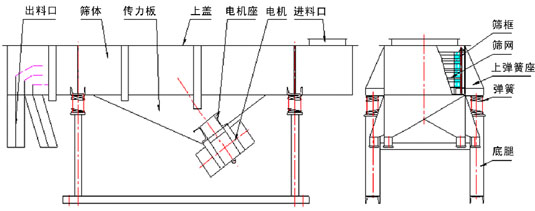

單層直線振動篩主要結構:振動電機,傳力板,篩網,篩框,上彈簧座,彈簧等。

七、單層直線振動篩型號具體參數:

型   號 520 525 530 1020 1025 1030
公稱尺寸 500×2000 500×2500 500×3000 1000×2000 1000×2500 1000×3000
物料粒度 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10
振次(次/分) 960 960 960 960 960 960
篩面傾角 0°-7° 0°-7° 0°-7° 0°-7° 0°-7° 0°-7°
振    幅 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5
層    數 1--6 1--6 1--6 1--6 1--6 1--6
功率 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-1.1) 2×(0.4-1.1) 2×(0.4-1.5)

八、單層直線振動篩結構說明:

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。

 2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。

3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。

6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。

7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。

九、單層直線振動篩安裝調試與使用:

該設備應固定在專用地基上,由預埋螺栓固定。如不打?qū)S玫鼗瑧?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線.。

注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

新篩機安裝好以后,應按以下要求檢查:

1、檢查振動電機繞組對地的絕緣電阻,若<20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上,彈簧應完全垂直嵌入彈簧座圈,以保證篩體平衡,篩機的振動部分切勿與機外其它物體有硬性連接或接觸。

3、閉合電源開關,確認振動電機同步反向旋轉,進行10-20分鐘空運轉,設備在運行時如有異常聲音,應迅速關機進行檢查處理。設備運轉正常后,可將少量需篩分的物料通過進料口設入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有大的沖擊,以免損壞篩網,特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數,物料比重不同來增減篩機的激振力(通過調節振動電機兩端偏心重錘的夾角來增減激振力),使篩機達到的篩分效果。

6、設備在停機時產生瞬間的共振區,此時振幅和噪聲會明顯增大,屬正?,F(xiàn)象,設備在開停機前,篩面上不得有存留物料,篩網需經常檢查是否張緊、破損,如有破損要即時更換。
